SV 1100 ROZŁĄCZNIK IZOLACYJNY 100A 1P 1Z 1M 230/400V AC EVE

Nowość

SV 1100 ROZŁĄCZNIK IZOLACYJNY 100A 1P 1Z 1M 230/400V AC EVE

Koszt wysyłki: od 0,00 zł

Numer katalogowy: GR_002423116

Kod producenta: 015172

Napięcie znamionowe: 230V

Prąd znamionowy: 100A

Liczba styków zwiernych: 1

Liczba biegunów: 1

Rodzaj napięcia: AC

Liczba styków rozwiernych: 0

Cena brutto: 24,56 zł

Cena netto: 19,97 zł

Przed zakupem produktu wybierz wymagane opcje.

Ilość:

szt.

Dodaj do koszyka

Zakup przez 1 kliknięcie

dodaj do schowka

Zapytaj o produkt Poleć znajomemu Specyfikacja PDF

Opis produktu
Recenzje produktu (0)

Niezawodne i sprawdzone rozłączniki izolacyjne SV

Rozłączniki izolacyjne SV są stosowane jako łączniki główne w rozdzielnicach mieszkaniowych i przemysłowych oraz jako indywidualne łączniki w instalacjach elektroenergetycznych. Nie posiadają wbudowanych zabezpieczeń nadprądowych. Rozłączniki SV mogą być plombowane zarówno w pozycji załączonej (ON), jak i wyłączonej (OFF).

Parametry techniczne

Numer katalogowy:

Indywidualny numer indentyfikacyjny nadany przez producenta.

002423116

Symbol artykułu:

Typ produktu określony przez producenta.

SV 1100 1p 100A

Nazwa klasy:

rozłącznik izolacyjny

Prąd znamionowy [A]:

Ustalona przez producenta wartość prądu, który aparat może przewodzić podczas pracy ciągłej, przy określonej temperaturze odniesienia otaczającego powietrza.

100

Ilość biegunów:

Wersja wykonania danego łącznika modułowego: jedno-, dwu-. trój- i czterobiegunowe.

Ilość modułów:

Szerokość aparatu wyrażona w ilości typowych modułów 18 milimetrów.

Napięcie znamionowe AC [V]:

Napięcie znamionowe prądu przemiennego AC to wartość napięcia elektrycznego określona dla danego urządzenia, która jest zalecana lub maksymalnie dopuszczalna do prawidłowego i bezpiecznego działania. Jest to wartość, która jest podawana przez producenta urządzenia i jest uwzględniana w procesie jego projektowania i użytkowania.

230

Przestrzeń międzystykowa [mm]:

Określenie odległośći pomiędzy stykami głównymi łączników w stanie otwartym wyrażona w milimetrach.

Przyłączalność przewodu [mm²]:

Wielkość zacisku przyłączeniowego łącznika umożliwiająca przyłączenie przewodu o odpowiednim przekroju poprzecznym, wyrażonym w mm².

2,5 - 50

Stopień ochrony IP:

Stopień ochrony przed dostępem do części niebezpiecznych i przed wnikaniem obcych ciał stałych i/lub przed wnikaniem wody określony zgodnie z normą EN 60529.

IP20

Temperatura otoczenia [˚C]:

Określona w danych warunkach temperatura powietrza otaczającego kompletny łącznik. W przypadku łączników zainstalowanych wewnątrz obudowy jest to temperatura powietrza na zewnątrz obudowy.

-25 do 70

Sposób montażu:

szyna TH

Możliwość zastosowania wyzwalacza:

Nie

Normy:

Normy i standardy według których dany łącznik został zaprojektowany, przetestowany i certyfikowany.

PN-IEC 60947-3,
PN-EN 60947-3

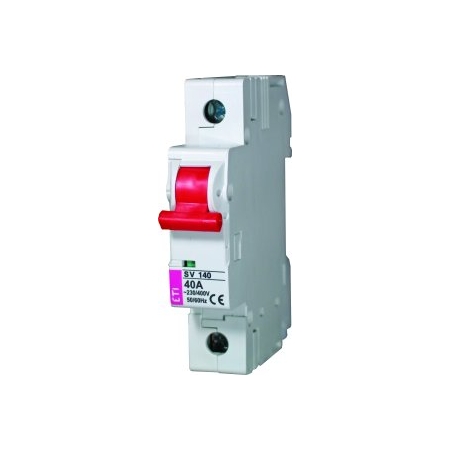

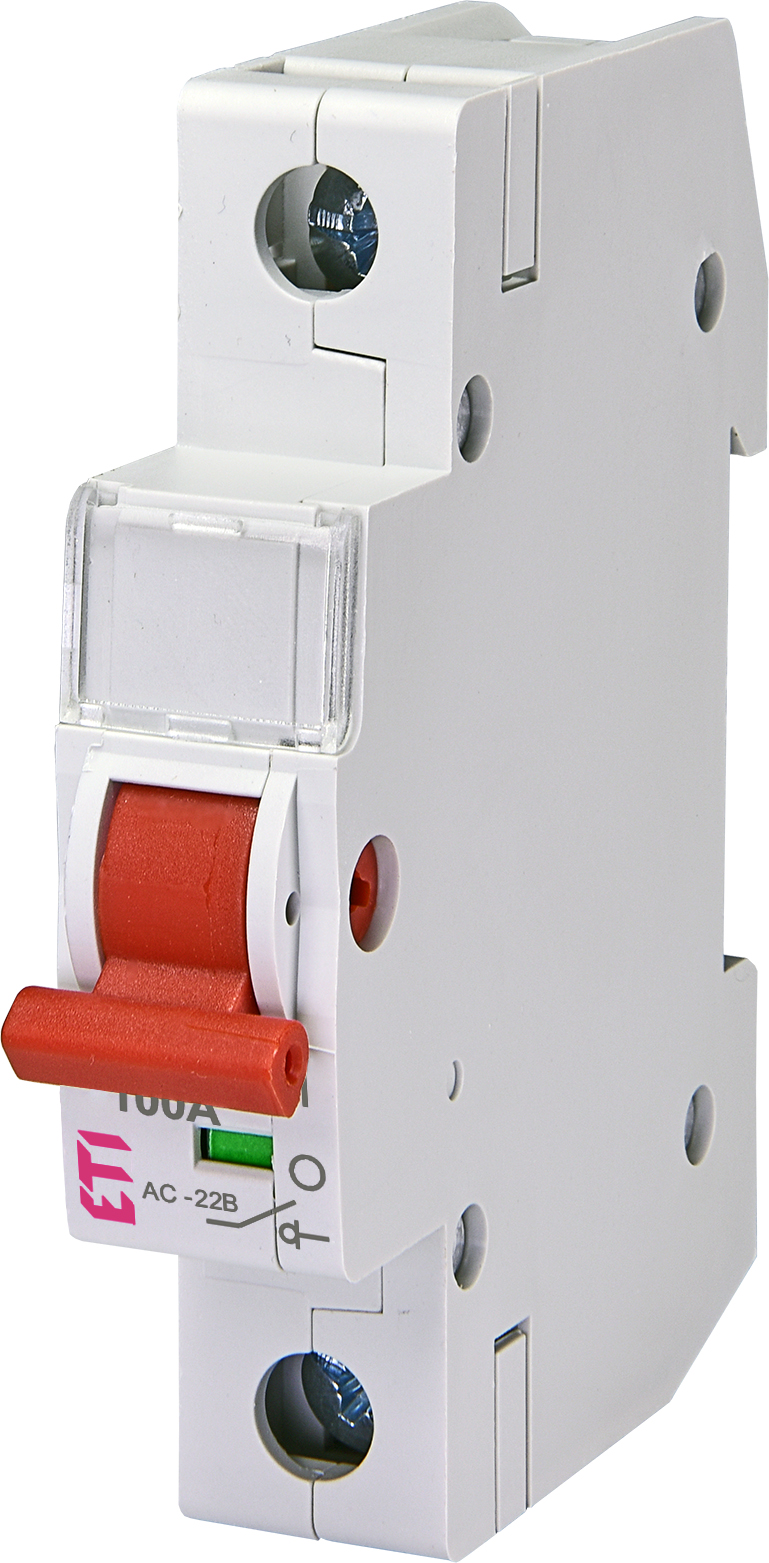

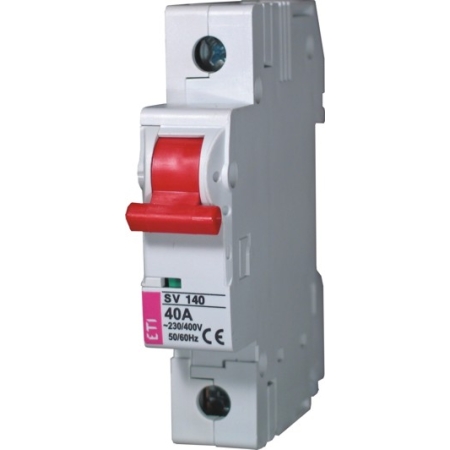

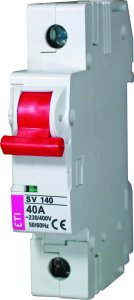

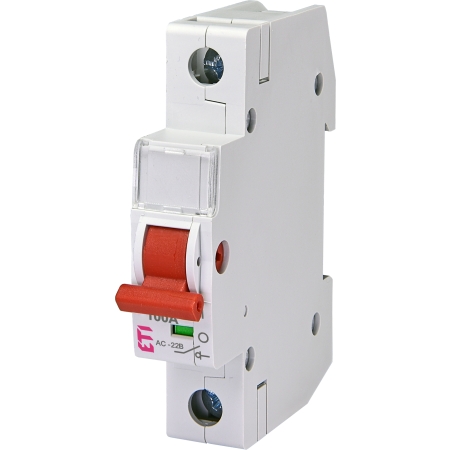

Zdjęcie produktu

Zalety produktu

Dźwignia w kolorze czerwonym.

Możliwość zamontowania styków pomocniczych (PS ETIMAT 10). Styki pomocnicze PS ETIMAT 10 można stosować do rozłączników SV 16A, 25A, 40A.

możliwość zamontowania wyzwalacza wzrostowego (DA ETIMAT 10). Wyzwalacze napięciowe (wzrostowe) DA ETIMAT 10 można stosować do rozłączników SV 16A, 25A, 40A.

Możliwość zasilania z dołu lub z góry.

Możliwość podwójnego przyłączenia szyny izolacyjnej - góra i dół.

Wskaźnik położenia styków.

Możliwość plombowania dźwigni w pozycji "Zał." i "Wył.".

Oznaczenie “ON/OFF” na dźwigni załączającej dla rozłączników SV 16A, 25A, 40A.

Każdy wyłącznik oznaczony kodem EAN.

Nowoczesna metoda montażu na szynie TH35 i łatwa wymiana.

Rysunek wymiarowy
