Strona główna » Ochrona odgromowa » Ograniczniki przepięć » Ograniczniki przepięć klasy C  » SPCT2-280/4 OGRANICZNIK PRZEPIĘĆ T2 C 4P 4M 20/40KA 1.4KV TN, TNS, TNCS
SPCT2-280/4 OGRANICZNIK PRZEPIĘĆ T2 C 4P 4M 20/40KA 1.4KV TN, TNS, TNCSSPCT2-280/4 OGRANICZNIK PRZEPIĘĆ T2 C 4P 4M 20/40KA 1.4KV TN, TNS, TNCSSPCT2-280/4 OGRANICZNIK PRZEPIĘĆ T2 C 4P 4M 20/40KA 1.4KV TN, TNS, TNCS

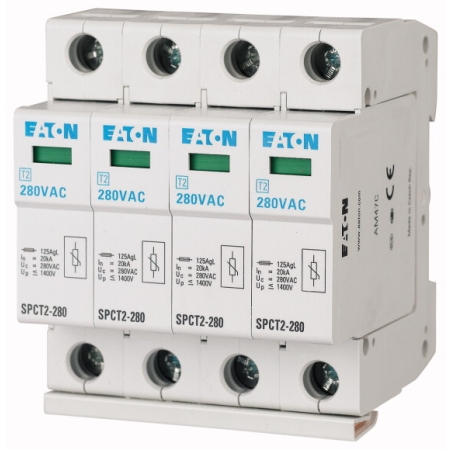

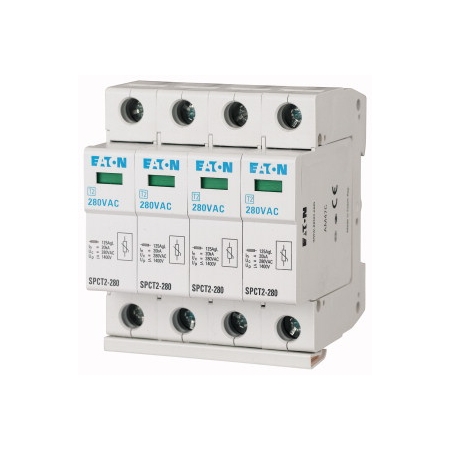

SPCT2-280/4 OGRANICZNIK PRZEPIĘĆ T2 C 4P 4M 20/40KA 1.4KV TN, TNS, TNCS
SPCT2-280/4 OGRANICZNIK PRZEPIĘĆ T2 C 4P 4M 20/40KA 1.4KV TN, TNS, TNCS
SPCT2-280/4 OGRANICZNIK PRZEPIĘĆ T2 C 4P 4M 20/40KA 1.4KV TN, TNS, TNCS
Nowość

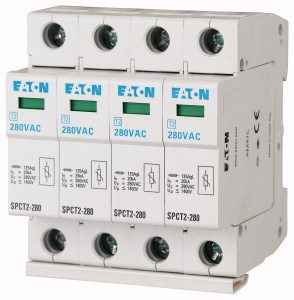

SPCT2-280/4 OGRANICZNIK PRZEPIĘĆ T2 C 4P 4M 20/40KA 1.4KV TN, TNS, TNCS

Koszt wysyłki: od 0,00 zł

Numer katalogowy: GR_167596

Kod producenta: 515923

Najwyższe napięcie trwałej pracy AC: 280V

Znamionowe napięcie AC: 280V

Maks. przekrój przewodu (jedno-/wielodrutowego): 25mm2

Znamionowe napięcie DC: 0V

Liczba przewodów (bez uziemienia): 4

Wytrzymałość zwarciowa (Isccr): 0kA

Poziom ochrony N-PE: 0kV

Układ sieciowy: Inne

Sposób montażu: Szyna montażowa DIN 35 mm

Maks. zabezpieczenie nadprądowe, połączenie szeregowe (bezpieczn: 125A

Poziom ochrony: 1.4kV

Znamionowy prąd wyładowczy - wartość szczytowa (8/20): 20kA

Sygnalizacja zadziałania na urządzeniu: Optyczny

Maks. przekrój przewodu elastycznego: 35mm2

Najwyższe napięcie trwałej pracy DC: 0V

Maksymalny prąd wyładowczy (8/20): 40kA

Poziom ochrony L-N: 0kV

Maksymalne napięcie instalacji fotowoltaicznej: 0V

Stopień ochrony (IP): IP20

Maks. zabezpieczenie nadprądowe, połączenie równoległe (bezpiecz: 0A

Rozmiar: 4 moduły

Zintegrowane zabezpieczenie przeciwzwarciowe selektywnie dla bez: 0A

Bieguny: 4

Cena brutto: 189,63 zł

Cena netto: 154,17 zł

TPAY Raty
Przed zakupem produktu wybierz wymagane opcje.
Ilość:
-+
szt.
Dodaj do koszyka

Zakup przez 1 kliknięcie

dodaj do schowka

  • Opis produktu
  • Recenzje produktu (0)
Eaton
alt

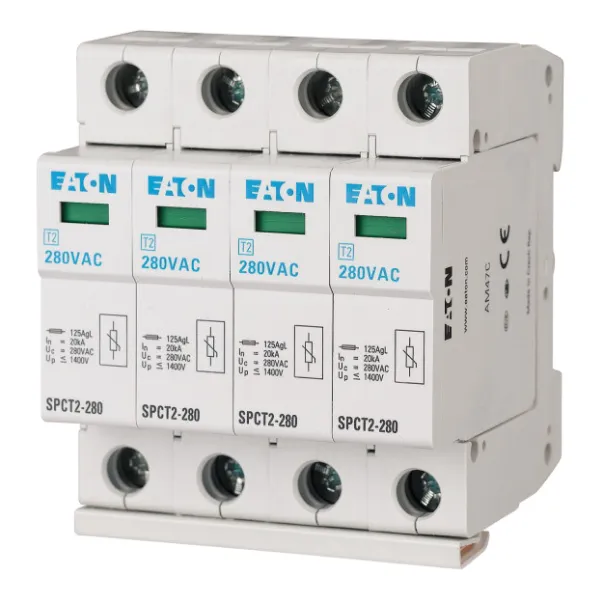

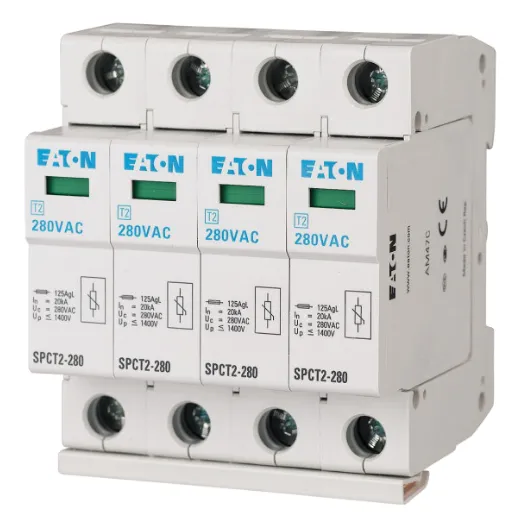

Ogranicznik przepięć
C Typ 2 4P 20kA SPCT2-280/4 167596
alt
Główne cechy produktu
Ograniczniki przepięć marki EATON to uniwersalne rozwiązania zabezpieczające instalacje elektryczne przed skutkami przepięć. Urządzenia skutecznie redukują zarówno bezpośrednie wyładowania, jak i przepięcia pośrednie.
alt
Zgodność z normą IEC 61643‑1+A1 dla ochrony klasy I+II
alt
Typ T1+T2 według standardu EN 61643‑11
alt
Wykonania o napięciu pracy AC 75‑580V AC
alt
Możliwość wymiany wkładów
alt
Wskaźnik optyczny informujący o uszkodzeniu wkładu
Zobacz video na temat ochronników przepięć i poznaj pełną ofertę zabezpieczeń niskiego napięcia
Obowiązkowy element instalacji elektrycznej w Twoim domuOchrona przed przepięciami elektrycznymi
Ogranicznik przepięć instaluje się w celu zabezpieczenia instalacji elektrycznych przed efektami pośrednich wyładowań atmosferycznych oraz przepięć wynikających z operacji łączeniowych. Stanowi on uzupełniającą warstwę ochrony, montowaną zazwyczaj w podrozdzielnicach — za głównymi ogranicznikami typu 1.
ROZDZIELNICE ODDZIAłOWE | ROZDZIELNICE PIĘTROWE | TABLICE ROZDZIELCZE
Dlaczego warto postawić na ogranicznik przepięć marki Eaton?
Zwiększone bezpieczeństwo
Urządzenie skutecznie zabezpiecza instalację zarówno przed bezpośrednimi, jak i pośrednimi skutkami wyładowań atmosferycznych.
Wkłady warystorowe do wymiany i ich sygnalizacja
Doskonale chroni przed przepięciami wynikającymi z pośrednich wyładowań piorunowych oraz operacji łączeniowych w sieci, a dzięki wymiennym wkładkom warystorowym możliwa jest szybka reakcja w przypadku ich zużycia.
Intuicyjna kontrola stanu ogranicznika
Stan techniczny urządzenia można łatwo ocenić dzięki wskaźnikowi optycznemu — czerwony kolor sygnalizuje konieczność wymiany wkładu, zielony informuje o jego poprawnym działaniu.
łatwy w montażu, wygodny w użyciuInformacja o stanie urządzenia na wyciągnięcie ręki
alt
alt
Optyczny wskaźnik przepalenia wkładki
alt
Zaciski windowe i szynowe
alt
Informacja o kluczowych parametrach
alt
Prosty montaż na szynie DIN
Specyfikacja techniczna:
  • Typ:  SPCT2-280/4
  • Typ ogranicznika:  T2
  • Znamionowe napięcie AC [V]:  0
  • Poziom ochrony L-N [kV]:  1
  • Maksymalne napięcie trwałej pracy AC [V]:  280
  • Rozmiar:  4 moduły
  • Sygnalizacja zadziałania na urządzeniu:  Optyczny
  • Bieguny:  4
  • Poziom ochrony [kV]:  1,4
  • Znamionowe napięcie DC [V]:  0
  • Poziom ochrony L-PE/N-PE [kV]:  0
  • Znamionowy prąd wyładowczy - wartość szczytowa (8/20) [kA]:  20
alt

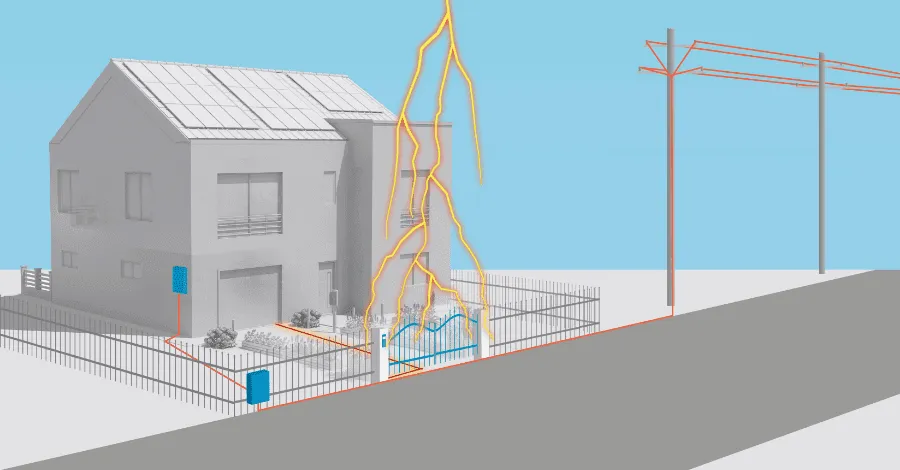

Główne czynnikipowstawania przepięć
alt
Przepięcia mogą być wynikiem gwałtownych zjawisk atmosferycznych, takich jak burze, lub niespodziewanych awarii w sieci elektrycznej. Tego rodzaju skoki napięcia stanowią zagrożenie dla całej instalacji elektrycznej i mogą prowadzić do uszkodzenia podłączonych do niej urządzeń.
Z tego powodu instalacje w budynkach mieszkalnych, usługowych i przemysłowych powinny być wyposażone zarówno w system ochrony odgromowej, jak i urządzenia chroniące przed przepięciami. Skuteczna ochrona przed wyładowaniami atmosferycznymi i przepięciami łączeniowymi odgrywa kluczową rolę w zapewnieniu bezpieczeństwa obiektu, a także zmniejsza ryzyko wystąpienia pożaru lub porażenia prądem.

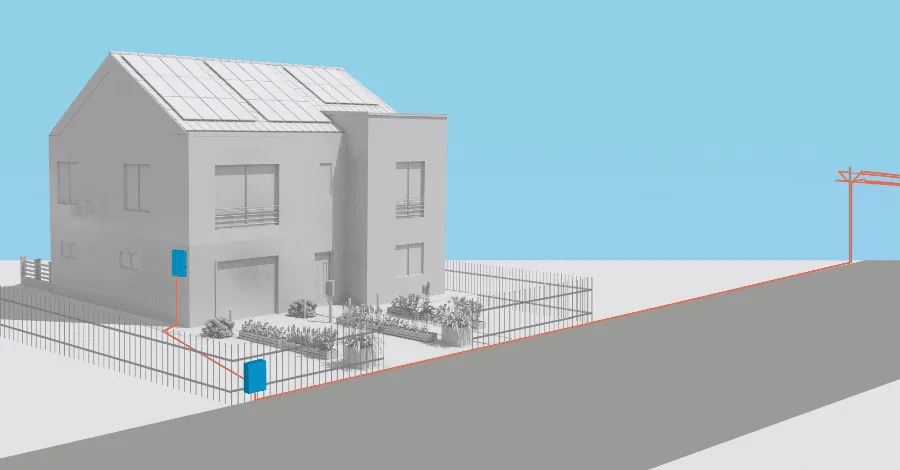

Ograniczniki przepięćw instalacjach elektrycznych
alt
Ograniczniki przepięć pełnią funkcję zabezpieczającą urządzenia elektryczne przed skutkami przepięć oraz wyładowań atmosferycznych, w tym uderzeń pioruna. W momencie wzrostu napięcia – na przykład w wyniku uderzenia pioruna – ogranicznik reaguje natychmiast, obniżając napięcie do poziomu bezpiecznego dla odbiorników w instalacji. W polskich instalacjach elektrycznych montaż tego typu zabezpieczeń jest wymagany przepisami.
Ograniczniki przepięć marki EATON zapewniają wysoki poziom ochrony dzięki zastosowaniu warystorów, które charakteryzują się błyskawicznym czasem reakcji oraz dużą zdolnością do pochłaniania energii. Dodatkowym atutem jest optyczny wskaźnik uszkodzenia, który informuje użytkownika o konieczności wymiany urządzenia, gdy zostanie ono uszkodzone.

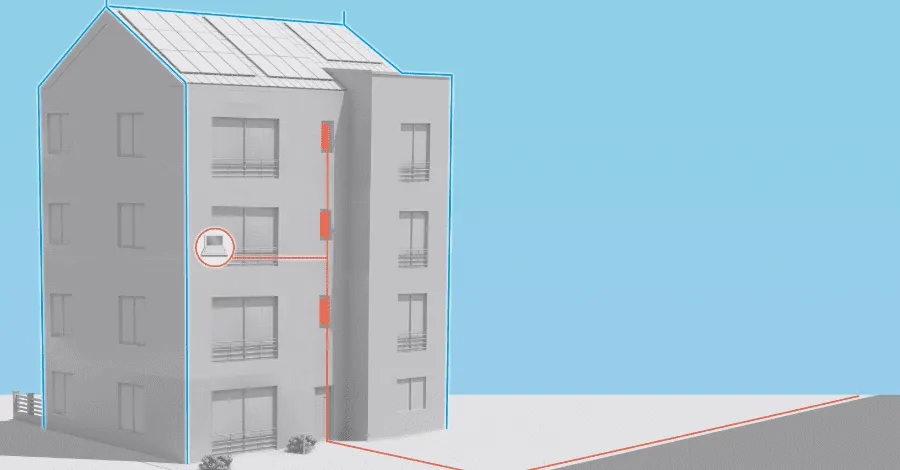

Ograniczniki przeciwprzepięciowe należy instalować w:
alt
alt
alt
budynkach z zewnętrzną z instalacją piorunochronną
alt
budynkach z zewnętrzną linią napowietrzną i instalacją piorunochronną
alt
chronionym obiekcie, w którym jako instalację odgromową wykorzystano wewnętrzną konstrukcję stalową
alt
budynkach zasilanych linią kablową, gdy odległość między budynkiem a stacją trafo jest niewielka (możliwość wystąpienia dużych prądów zwarciowych)
alt
obiektach bez instalacji odgromowej w bliskim sąsiedztwie obiektów wysokich, gdy uziomy obiektów są połączone

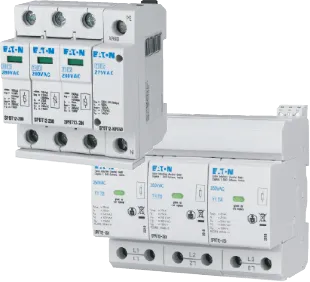

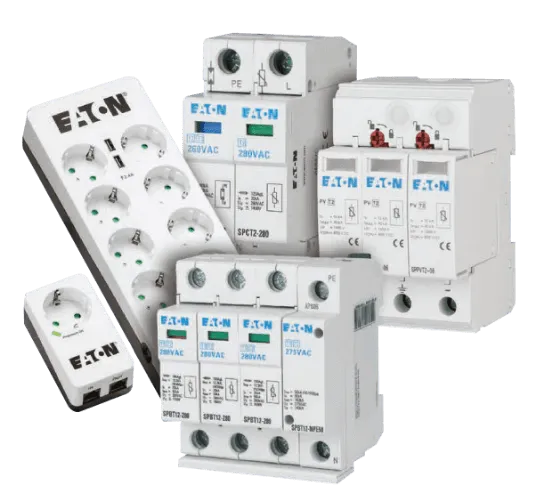

Poznaj asortyment produktów Eaton i wybierz odpowiedni ogranicznik dla siebie
alt alt
alt
Klasa testowa I/IIdla instalacjifotowoltaicznej[T1/2 PV]
alt
Klasa testowa IIdla instalacjifotowoltaicznej[T2 PV]
alt
Klasa testowa I/II[T1/2]
alt
Klasa testowa II[T2]
alt
Klasa testowa III[T3]

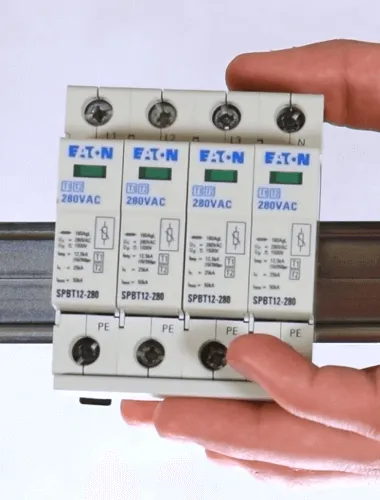

Samodzielny montaż na szynie DINPodłącz do obecnie używanej instalacji
Dla zapewnienia prawidłowego działania, zestawy powinno się instalować — patrząc od strony zasilania — przed urządzeniami pomiarowymi oraz wyłącznikami różnicowoprądowymi. Takie rozwiązanie minimalizuje ryzyko ich nieprawidłowego zadziałania w momencie wystąpienia przepięcia i przepływu prądu udarowego po aktywacji ograniczników.
alt
Światowe zapotrzebowanie na energię elektryczną stale rośnie
W obliczu rosnącego globalnego zapotrzebowania na energię, EATON oferuje nowoczesne rozwiązania do zarządzania energią, które pomagają oszczędzać zasoby, zwiększają niezawodność dostaw prądu oraz poprawiają bezpieczeństwo i komfort życia. Firma działa w ponad 175 krajach, dostarczając technologie przyjazne środowisku i wspierające zrównoważony rozwój.
Najczęściej zadawane pytania
Ogranicznik przepięć to zabezpieczenie elektryczne mające na celu ochronę instalacji elektrycznej i urządzeń przed skutkami wyładowań atmosferycznych oraz przepięć łączeniowych.
Tak, w nowych obiektach budowlanych jego obecność jest wymagana przez przepisy techniczne od 2002 roku.
Najczęściej stosuje się ograniczniki klasy 1+2 (dawne B+C), które zapewniają kompleksową ochronę przed skutkami bezpośrednich i pośrednich wyładowań atmosferycznych.
Ogranicznik przepięć powinien chronić każdą instalację elektryczną oddaną do użytku po kwietniu 2002 roku. Wyładowanie atmosferyczne jest zjawiskiem, którego może doświadczyć każdy i nawet jeśli mamy do czynienia ze starszymi budynkami, to są one tak samo narażone na wpływ pioruna tak jak nowo budowane.
Ograniczniki przepięć mają oznakowane zaciski — od góry aparatu podłączamy przewody zasilające, a od dołu przewód ochronny. Ponadto dokręcać przewody należy kluczem dynamometrycznym z odpowiednim momentem, aby podczas odprowadzania prądu udarowego przewody nie wypadły z zacisków.
Ponieważ ogranicznik nie chroni przed zwarciami, powinien być zabezpieczony wkładką bezpiecznikową zgodną z zaleceniami producenta.
Należy umieścić go na szynie TH w rozdzielnicy, zachowując właściwe przekroje i długości przewodów. Zaciski są oznakowane – górne do zasilania, dolne do przewodu ochronnego i uziemienia.
Ograniczniki przepięć EATON posiadają optyczny wskaźnik przepalenia wkładu. Zielony oznacza sprawny wkład, a czerwony oznacza iż wkład jest uszkodzony i należy go wymienić. W przypadku ograniczników w wykonaniu 3+1 z iskiernikiem sumującym, wkład z iskiernikiem ma kolor niebieski, a gdy się uszkodzi to czerwony. Ponadto zawsze należy dokonać oględzin wzrokowych aparatu.
W blokach oddanych do użytku po 2002 w rozdzielnicach głównych będą znajdować się ograniczniki przepięć. Natomiast są one w dużej odległości od chronionych lokali, dlatego zaleca się dodatkowo dobezpieczenie urządzeń w lokalach — ogranicznikiem typu 2 (dawne C) SPCT2 w tablicy mieszkaniowej i wrażliwe odbiorniki jak lodówka, smart TV czy router ogranicznikami typu 3 (dawne D) serii SPDT3. W starym budownictwie zalecane jest zamiast stosowania w tablicy mieszkaniowej ogranicznika klasy II montaż ogranicznika klasy I+II (dawne B+C).
Przy panelach dachowych bez instalacji odgromowej wystarczy model klasy II (SPPVRT2). W systemach z odgromieniem lub wolnostojących zaleca się model typu 1+2 (SPPVRET12).
