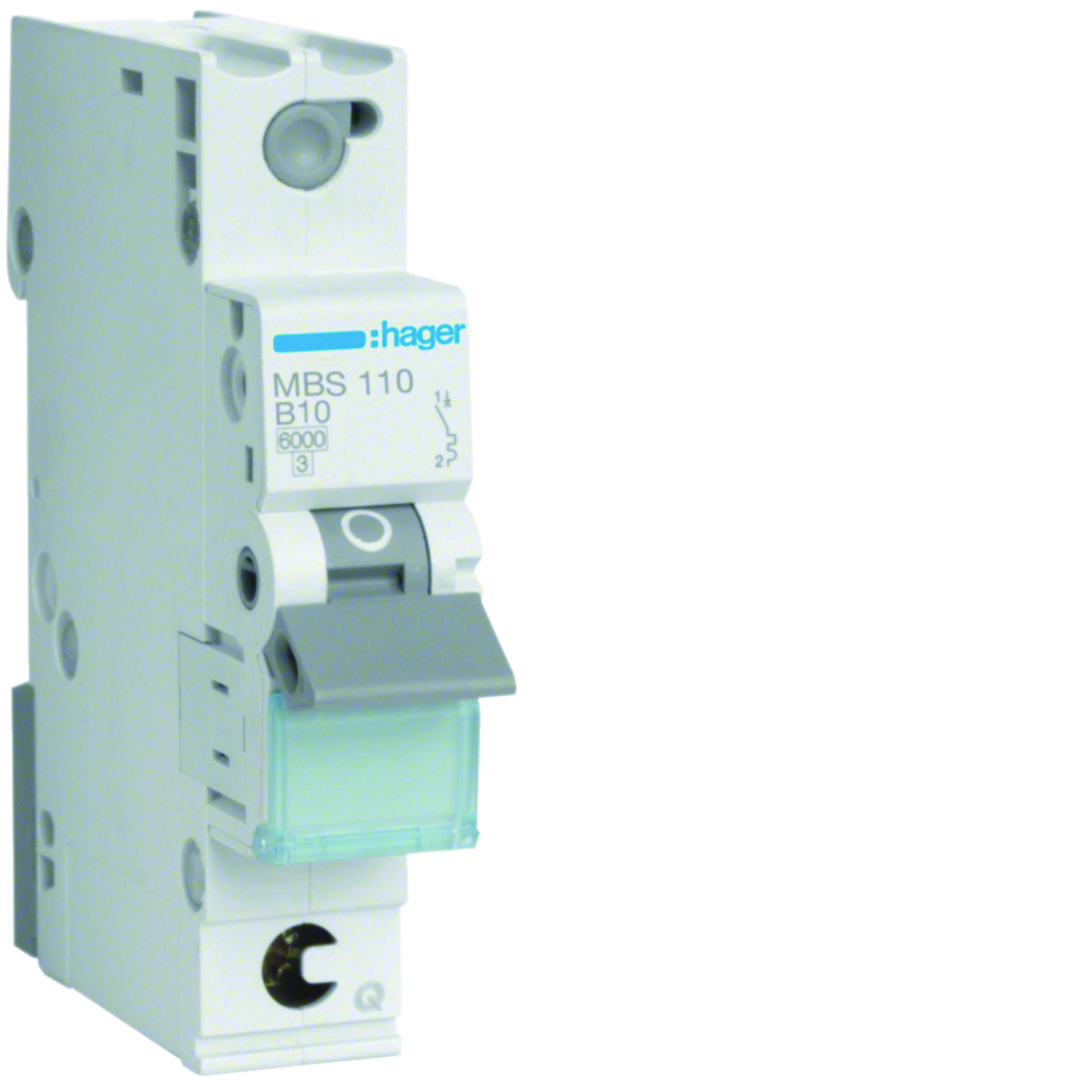

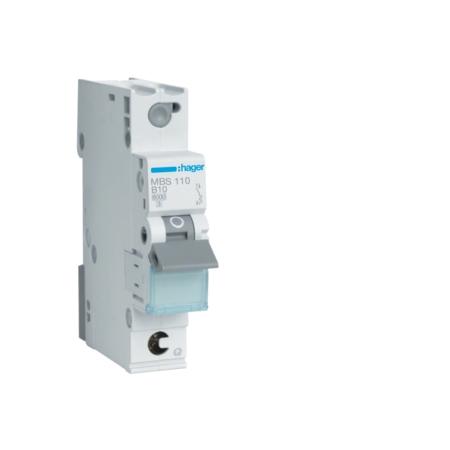

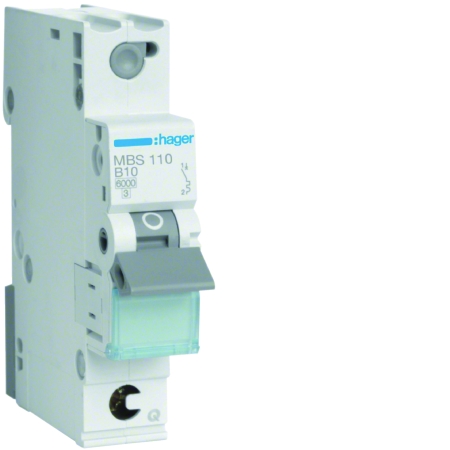

Konstrukcja

Liczba biegunów chronionych:   1

Liczba biegunów:             1 P

Układ biegunów:             1 P

Charakterystyka wyzwalania:     B

Funkcje

Z rozłączanym biegunem N:        nie

Charakterystyka elektryczna

Znamionowa zwarciowa zdolność łączeniowa Icn:            6 kA

Napięcie znamionowe łączeniowe Ue (AC):         230 / 400 V

Typ napięcia zasilającego:           AC

Częstotliwość:   50/60 Hz

Napięcie

Znamionowe napięcie izolacji Ui:             500 V

Znamionowe napięcie udarowe wytrzymywane Uimp:   4000 V

Prąd

Prąd znamionowy In:     10 A

Prąd znamionowy wyłączalny zwarciowy roboczy Ics:     6 kA

Min./max. wartość natężenia prądu AC zadziałania zabezpieczenia zwłocznego: 1,13 / 1,45 In

Min./max. wartość natężenia prądu AC zadziałania zabezpieczenia bezzwłocznego:         3 / 5 In

Znam. zdolność wyłącz. zwarciowego Icn poniżej 230V AC zgodnie z IEC 60898-1:             6 kA

Prąd znamionowy wyłączalny zwarciowy graniczny Icu dla ETIM (PN-EN 60947-2):            6 kA

Prąd / Temperatura

Prąd znamionowy w temperaturze -25°C:            13,28 A

Prąd znamionowy w temperaturze -20°C:            13,01 A

Prąd znamionowy w temperaturze -15°C:            12,74 A

Prąd znamionowy w temperaturze -10°C:            12,47 A

Prąd znamionowy w temperaturze -5°C:              12,19 A

Prąd znamionowy w temperaturze 0°C: 11,9 A

Prąd znamionowy w temperaturze 5°C: 11,6 A

Prąd znamionowy w temperaturze 10°C:             11,3 A

Prąd znamionowy w temperaturze 15°C:             10,99 A

Prąd znamionowy w temperaturze 20°C:             10,67 A

Prąd znamionowy w temperaturze 25°C:             10,34 A

Prąd znamionowy w temperaturze 30°C:             10 A

Prąd znamionowy w temperaturze 35°C:             9,65 A

Prąd znamionowy w temperaturze 40°C:             9,28 A

Prąd znamionowy w temperaturze 45°C:             8,9 A

Prąd znamionowy w temperaturze 50°C:             8,5 A

Prąd znamionowy w temperaturze 55°C:             8,08 A

Prąd znamionowy w temperaturze 60°C:             7,64 A

Prąd znamionowy w temperaturze 65°C:             7,18 A

Prąd znamionowy w temperaturze 70°C:             6,68 A

Współczynnik korekcyjny prądu

Współczynnik korekcyjny prądu znam. dla 2 aparatów zainstalowanych obok siebie:       1

Współczynnik korekcyjny prądu znam. dla 3 aparatów zainstalowanych obok siebie:       0,95

Współczynnik kor. prądu znam. dla 4 lub 5 aparatów zainstalowanych obok siebie:          0,9

Współczynnik kor. prądu znam. dla 6 aparatów zainstalowanych obok siebie:     0,85

Współczynnik korekcyjny wyzwalacza bezzwłocznego przy czestotliwości 100 Hz:             1,1

Współczynnik korekcyjny wyzwalacza bezzwłocznego przy czestotliwości 200 Hz:             1,2

Współczynnik korekcyjny wyzwalacza bezzwłocznego przy czestotliwości 400 Hz:             1,5

Współczynnik korekcyjny wyzwalacza bezzwłocznego przy czestotliwości 60 Hz:               1

Częstotliwość

Częstotliwość (zakres do ETIM): 50 do 60 Hz

Selektywność

Maks. wartość prądu znam. zab. topik. aM downstream dla selektywności zwarciowej:  1 A

Maks. wartość prądu znam. zab. topik. gL downstream dla selektywności zwarciowej:    2 A

Min. wartość prądu znam. zab. topik. aM upstream dla selektywności zwarciowej:          12 A

Min. wartość prądu znam. zab. topik. gL upstream dla selektywności zwarciowej:            12 A

Moc

Maksymalna strata mocy na biegun zgodnie ze standardem:       3 W

Całkowite straty mocy dla prądu znamionowego:             2,75 W

Straty mocy na biegun dla prądu znamionowego:            2,75 W

Wytrzymałość

Wytrzymałość elektryczna (liczba cykli): 4000

Wytrzymałość mechaniczna (liczba cykli):            20000

Wymiary

Głębokość produktu:      70 mm

Wysokość produktu:       83,4 mm

Szerokość produktu:       17,5 mm

Instalacja / Montaż

Przystosowany do montażu podtynkowego:        tak

Pozycja montażowa produktu 360°:        tak

Podłączenie

Pojemność zacisku wyjściowego dla przewodu elastycznego (linka):         1 / 25 mm²

Pojemność zacisku wyjściowego dla przewodu sztywnego (drut):              1 / 35 mm²

Pojemność zacisku wejściowego dla przewodu sztywnego (drut):              1 / 35 mm²

Pojemność zacisku wejściowego dla przewodu elastycznego (linka):        1 / 25 mm²

Pojemność zacisku wyjściowego SSK dla przewodu elastycznego (linka): 1,5 / 4 mm²

Przekrój przyłącza wyjścia SSK, przy masywnym kablu:   1,5 / 4 mm²

Szyna fazowa z zaciskiem dostępowym zgodność:            KDNxxx

Rodzaj przyłącza:             Quick Connect

Wyposażenie

Quick Connect: tak

Norma

Norma: EN 60898-1

Dyrektywa europejska WEEE:    dotyczy

Bezpieczeństwo

Stopień ochrony:             IP20

Warunki użytkowania

Temperatura robocza:   -25…70 °C

Stopień zanieczyszczenia zgodnie z IEC 60664 / IEC 60947-2.:      2

Klasa ograniczenia energii I²t.:   3

Temperatura przechowywania/transportu:          -25…80 °C
