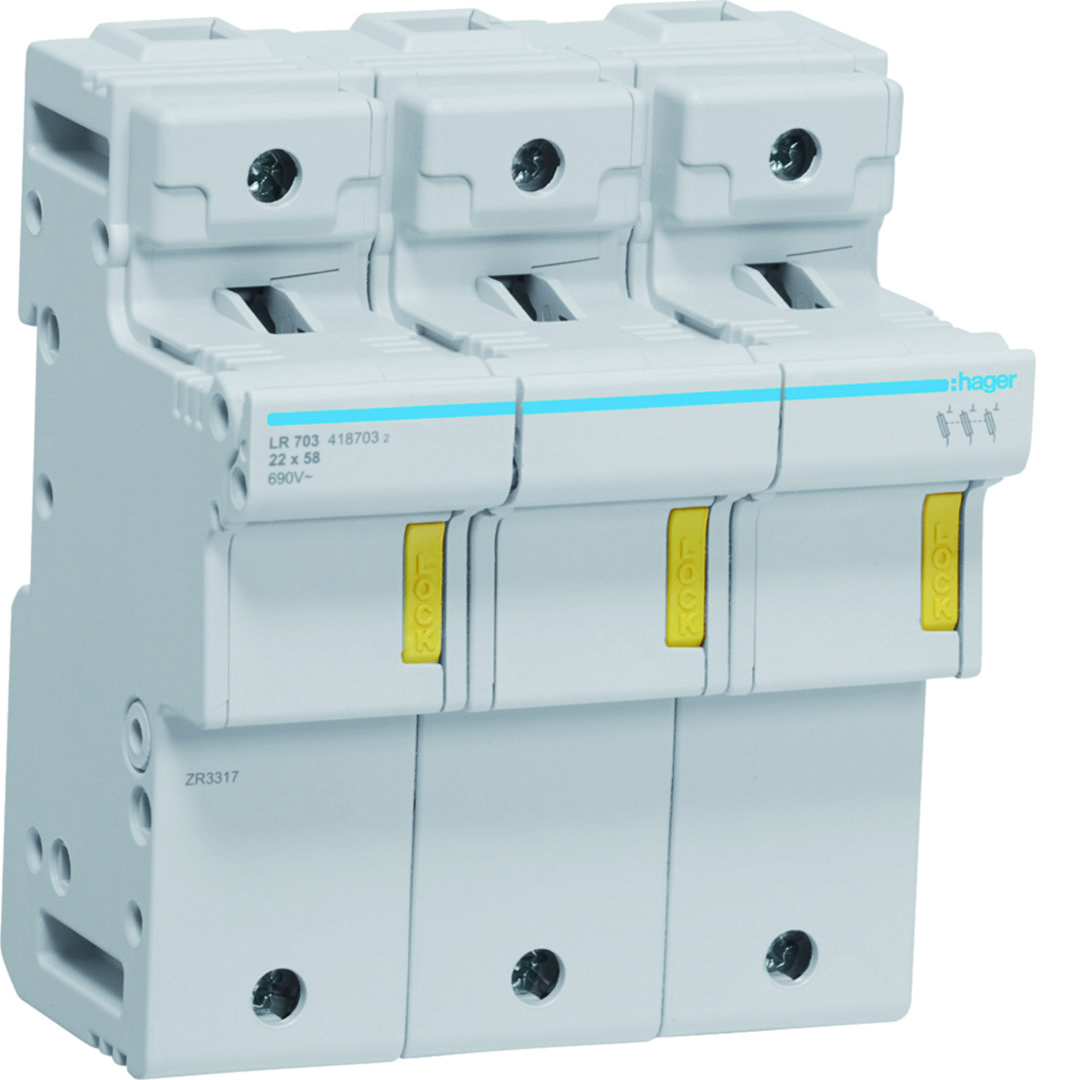

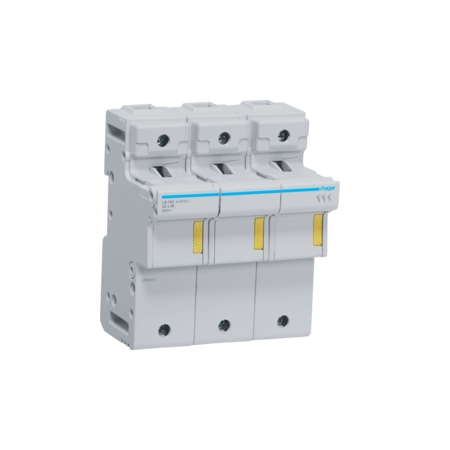

Dane techniczne

 ukryj wszystkie

Konstrukcja

Liczba biegunów:            3 P

Układ biegunów:             3 P

Charakterystyka elektryczna

Napięcie znamionowe łączeniowe Ue (AC):         690 V

Częstotliwość:  50 Hz

Prąd

Prąd znamionowy In:     125 A

Prąd znamionowy wkładki bezpiecznikowej:      20 / 25 / 32 / 40 / 50 / 63 / 80 / 100 / 125 A

Współczynnik korekcyjny prądu

Współczynnik korygujący prądu dopuszczalnego w zestawieniu > 10 faz:              0,7

Współczynnik korygujący prądu dopuszczalnego dla 1-3 faz obok siebie:               1

Współczynnik korygujący prądu dopuszczalnego dla 4-6 faz obok siebie:               0,9

Współczynnik korygujący prądu dopuszczalnego dla 7-9 faz obok siebie:               0,85

Współczynnik korygujący prądu dopuszczalnego powyżej 40°C: 0,9

Współczynnik korygujący prądu dopuszczalnego powyżej 50°C: 0,8

Współczynnik korygujący prądu dopuszczalnego powyżej 20°C: 1

Współczynnik korygujący prądu dopuszczalnego powyżej 30°C: 0,95

Bezpiecznik

Charakterystyka bezpiecznika:  gG, aM

Wielkość wkładki bezpiecznikowej:        22 x 58

Moc

Całkowite straty mocy dla prądu znamionowego:            38,5 W

Straty mocy na biegun dla prądu znamionowego:            2,9 W

Wytrzymałość

Wytrzymałość elektryczna (liczba cykli): 2000

Wytrzymałość mechaniczna (liczba cykli):             5000

Wymiary

Głębokość produktu:     96 mm

Wysokość produktu:      125 mm

Szerokość produktu:      105 mm

Instalacja / Montaż

Moment dokręcający:   3,6 Nm

Podłączenie

Przekrój przewodu elastycznego (linka) w zacisku:           35 mm² maks.

Przekrój przewodu sztywnego (drut) w zacisku: 50mm² max.

Norma

Dyrektywa europejska WEEE:    dotyczy

Bezpieczeństwo

Stopień ochrony:             IP20

Warunki użytkowania

Temperatura robocza:   -5…40 °C

Stopień zanieczyszczenia zgodnie z IEC 60664 / IEC 60947-2.:      3

Temperatura przechowywania/transportu:        -25…80 °C

Temperatura

Temperatura kalibracji: 30 °C
