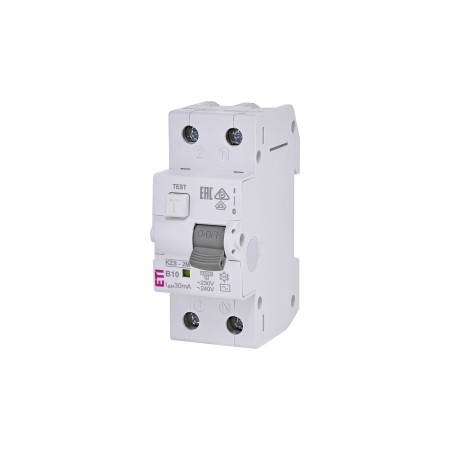

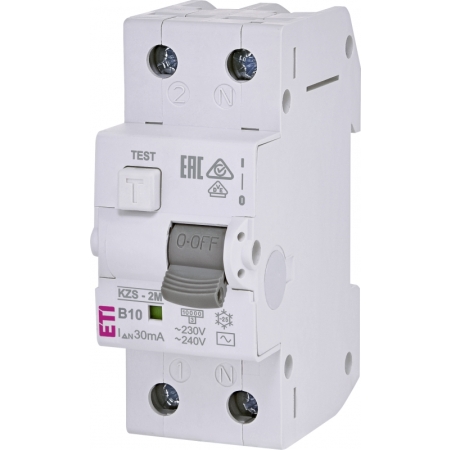

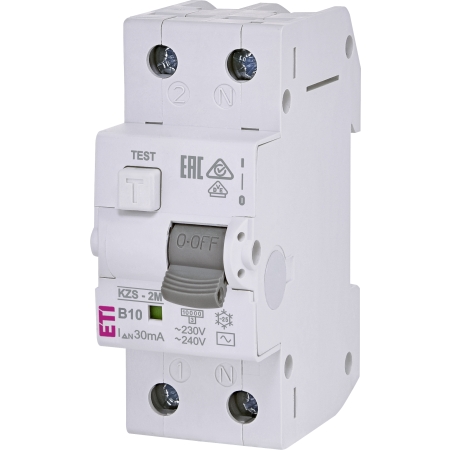

KZS- 2M B 10A/ 30MA/AC WYŁĄCZNIK RÓŻNICONADPRĄDOWY B10A 1P+N 2M 30MA AC 10KA

Nowość

KZS- 2M B 10A/ 30MA/AC WYŁĄCZNIK RÓŻNICONADPRĄDOWY B10A 1P+N 2M 30MA AC 10KA

Koszt wysyłki: od 0,00 zł

Numer katalogowy: GR_002173102

Kod producenta: 077403

Częstotliwość: 50 Hz

Znamionowy prąd różnicowy: 0.03A

Charakterystyka wyzwalania: B

Liczba biegunów (całkowita): 2

Liczba biegunów chronionych: 1

Stopień ochrony (IP): IP20

Szerokość wyrażona liczbą modułów: 2

Przekrój przyłączanego przewodu jednodrutowego: 1mm2

Prąd znamionowy: 10A

Napięcie znamionowe izolacji Ui: 500V

Rodzaj napięcia: AC

Klasa ograniczenia energii: 3

Znamionowa zwarciowa zdolność łączeniowa zgodnie z EN 61009: 10kA

Głębokość wbudowania: 69mm

Napięcie znamionowe: 230V

Przekrój przyłączanego przewodu wielożyłowego: 1mm2

Czułość: AC

Cena brutto: 140,57 zł

Cena netto: 114,29 zł

Przed zakupem produktu wybierz wymagane opcje.

Ilość:

szt.

Dodaj do koszyka

Zakup przez 1 kliknięcie

dodaj do schowka

Zapytaj o produkt Poleć znajomemu Specyfikacja PDF

Opis produktu
Recenzje produktu (0)

Niezawodne i sprawdzone wyłączniki różnicowoprądowe z zabezpieczeniem nadprądowym KZS

Wyłącznik różnicowoprądowy z zabezpieczeniem nadprądowym służy do ochrony przed porażeniem prądem elektrycznym na skutek bezpośredniego lub pośredniego dotyku z częściami pod napięciem, jak również do ochrony urządzeń przed ewentualnym zagrożeniem pożarowym z powodu uszkodzenia izolacji. Zapewniają ochronę przed zwarciami i przeciążeniami w zabezpieczanych obwodach elektrycznych. Wyłączniki różnicowoprądowe z zabezpieczeniem nadprądowym są stosowane w sieciach TN-S, TN-C-S, TT i IT, gdzie przewód zerowy i uziemienie są rozdzielone.

Parametry techniczne

Numer katalogowy:

Indywidualny numer indentyfikacyjny nadany przez producenta.

002173102

Symbol artykułu:

Typ produktu określony przez producenta.

KZS-2M AC B10/0.03

Nazwa klasy:

Wyłącznik różnicowoprądowy z zabezpieczeniem nadprądowym służy do ochrony przed porażeniem prądem elektrycznym na skutek bezpośredniego lub pośredniego dotyku z częściami pod napięciem, jak również do ochrony urządzeń przed ewentualnym zagrożeniem pożarowym z powodu uszkodzenia izolacji. Zapewniaja również ochronę przed zwarciami i przeciążeniami w zabezpieczanych obwodach elektrycznych.

Wyłącznik różnicowoprądowy z zabezpieczeniem nadprądowym

Znamionowy prąd różnicowy (mA):

Prąd znamionowy (A):

Ustalona przez producenta wartość prądu, który aparat może przewodzić podczas pracy ciągłej, przy określonej temperaturze odniesienia otaczającego powietrza.

Typ:

- Typ AC - wrażliwy na przemienny prąd różnicowy.
- Typ A - wrażliwy na prądy różnicowe przemienne i pulsujące prądy DC.
- Typ A G/KV - wrażliwy na prądy różnicowe przemienne i pulsujące prądy DC, o gwarantowanym czasie przetrzymywania co najmniej 10 ms; nadajace sie do obwodow odbiorczych o dużym przejściowym pradzie rożnicowym.
- Typ B (oznaczenie KZS-4M 2p) - wrażliwy na prądy różnicowe przemienne, pulsujące i wygładzone prądy DC. Wartości zadziałania do 1 kHz.

Charakterystyka wyzwalania:

Wyłącznik różnicowoprądowy z zabezpieczeniem nadprądowym powinny mieć taką charakterystykę działania, aby zapewniały odpowiednie zabezpieczenieobwodu, nie powodując przedwczesnego lub opóźnionego zadziałania.
Znormalizowane zakresy zadziałania bezzwłocznego:
- Typ B (Powyżej 3 I_n do 5 I_n włącznie)
- Typ C (Powyżej 5 I_n do 10 I_n włącznie)

Prąd zwarciowy (kA):

Prąd przetężeniowy występujący w przypadku zwarcia powstałego na skutek uszkodzenia lub niewłaściwego połączenia w obwodzie elektrycznym.

Napięcie znamionowe AC (V):

Napięcie znamionowe prądu przemiennego AC to wartość napięcia elektrycznego określona dla danego urządzenia, która jest zalecana lub maksymalnie dopuszczalna do prawidłowego i bezpiecznego działania. Jest to wartość, która jest podawana przez producenta urządzenia i jest uwzględniana w procesie jego projektowania i użytkowania.

240

Częstotliwość znamionowa (Hz):

Częstotliwość napięcia zasilającego, przy której przewidziano pracę aparatu elektrycznego i do której się odnoszą inne wielkości charakteryzujące aparat.

50/60

Czas wyzwolenia:

bezzwłoczny

Temperatura otoczenia (˚C):

Określona w danych warunkach temperatura powietrza otaczającego kompletny łącznik. W przypadku łączników zainstalowanych wewnątrz obudowy jest to temperatura powietrza na zewnątrz obudowy.

-25 do 40

Ilość biegunów:

Wersja wykonania danego łącznika modułowego: dwu i czterobiegunowe.

Ilość modułów:

Szerokość aparatu wyrażona w ilości typowych modułów 18 milimetrów.

Przyłączalność przewodu (mm²):

Wielkość zacisku przyłączeniowego łącznika umożliwiająca przyłączenie przewodu o odpowiednim przekroju poprzecznym, wyrażonym w mm².

1 do 25

Strona bieguna N:

prawy

Stopień ochrony IP:

Stopień ochrony IP określa stopień ochrony lub szczelności obudowy urządzenia elektrycznego przed ingerencją ciał stałych, wody i pyłu, a także przed niezamierzonym dotknięciem urządzeń znajdujących się w obudowie. Klasyfikacja IP jest zgodna z normą EN 60529.

IP20

Funkcja:

Wyłącznik różnicowoprądowy z zabezpieczeniem nadprądowym, RCBO (ang. residual circuit breaker with overload)

RCBO

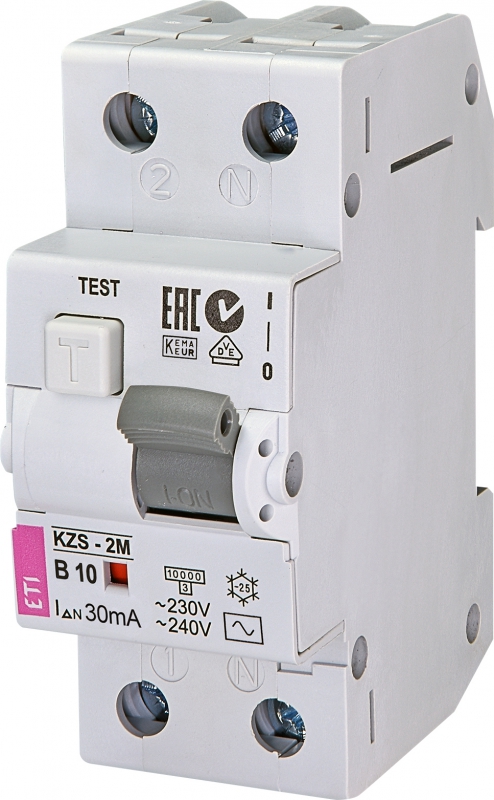

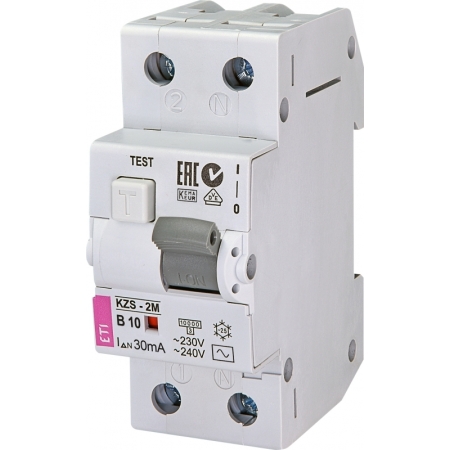

Zdjęcie produktu

Zalety produktu

Przycisk „Test” pozwala użytkownikowi sprawdzić poprawność działania wyłącznika.

Wskaźnik rzeczywistej pozycji styków głównych dla łatwiejszej identyfikacji czy RCBO znajduje się w pozycji ON (Zał.) czy OFF (Wył.).

Zabezpieczenie zacisków przed dotykiem części pod napięciem.

Konstrukcja zacisków umożliwia stosowanie izolowanych szyn zbiorczych zarówno na zaciskach górnych jak i dolnych.

Oznaczenie “ON/OFF” na dźwigni załączającej.

Możliwość plombowania dźwigni w pozycji "Zał." i "Wył."

Możliwość montażu styków pomocniczych PS KZS-2M/4M (002159500).

Rysunek wymiarowy

ETIsON Curves

Fukcjonalności programu:

generowanie i wykreślanie charakterystyk t/I urządzeń zabezpieczających

regulowanie i testowanie nastaw zabezpieczeń, badanie wpływu zmiany kształtu krzywej zabezpieczeń

analizowanie selektywności między urządzeniami zabezpieczającymi

symulowanie reakcji obciążenia lub zwarcia urządzeń zabezpieczających

definiowanie punktów pracy i warunków granicznych z rzeczywistych aplikacji

sporządzanie raportów do dokumentacji projektowej

Sprawdź jakie to proste!
