Strona główna » Aparatura i automatyka » Aparatura modułowa nn » Wyłączniki różnicowoprądowe z członem nadprądowym » HNB-B20/1N/003 B 20A/ 30MA/AC WYŁĄCZNIK RÓŻNICONADPRĄDOWY B20A 1P+N 2M 30MA AC 6KA

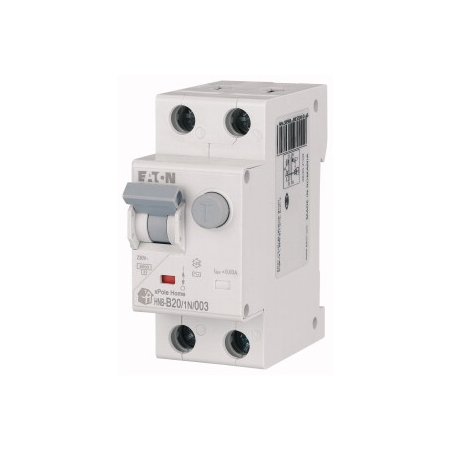

HNB-B20/1N/003 B 20A/ 30MA/AC WYŁĄCZNIK RÓŻNICONADPRĄDOWY B20A 1P+N 2M 30MA AC 6KAHNB-B20/1N/003 B 20A/ 30MA/AC WYŁĄCZNIK RÓŻNICONADPRĄDOWY B20A 1P+N 2M 30MA AC 6KA
HNB-B20/1N/003 B 20A/ 30MA/AC WYŁĄCZNIK RÓŻNICONADPRĄDOWY B20A 1P+N 2M 30MA AC 6KA
HNB-B20/1N/003 B 20A/ 30MA/AC WYŁĄCZNIK RÓŻNICONADPRĄDOWY B20A 1P+N 2M 30MA AC 6KA
Nowość

HNB-B20/1N/003 B 20A/ 30MA/AC WYŁĄCZNIK RÓŻNICONADPRĄDOWY B20A 1P+N 2M 30MA AC 6KA

Koszt wysyłki: od 0,00 zł

Numer katalogowy: GR_195122

Kod producenta: 836546

Charakterystyka wyzwalania: B

Kategoria przepięcia: 3

Znamionowa zwarciowa zdolność łączeniowa zgodnie z EN 61009: 6kA

Stopień ochrony (IP): IP20

Rodzaj charakterystyki wyłączania: Bezzwłoczny

Szerokość wyrażona liczbą modułów: 2

Liczba biegunów chronionych: 1

Przekrój przyłączanego przewodu jednodrutowego: 1mm2

Znamionowa zwarciowa zdolność wyłączania Icn zgodnie z EN 61009-: 6kA

Prąd znamionowy: 20A

Częstotliwość: 50 Hz

Znamionowy prąd różnicowy: 0.03A

Znamionowe napięcie udarowe wytrzymywane Uimp: 4kV

Rodzaj napięcia: AC

Klasa ograniczenia energii: 3

Liczba biegunów (całkowita): 2

Odporność na udar prądowy: 0.25kA

Głębokość wbudowania: 69.5mm

Stopień zanieczyszczenia (N): 2

Napięcie znamionowe: 230V

Znamionowa zwarciowa zdolność łączeniowa zgodnie z IEC 60947-2: 0kA

Przekrój przyłączanego przewodu wielożyłowego: 1mm2

Czułość: AC

Napięcie znamionowe izolacji Ui: 500V

Temperatura otoczenia w warunkach pracy: -25°C

Cena brutto: 171,56 zł

Cena netto: 139,48 zł

TPAY Raty
Przed zakupem produktu wybierz wymagane opcje.
Ilość:
-+
szt.
Dodaj do koszyka

Zakup przez 1 kliknięcie

dodaj do schowka

  • Opis produktu
  • Recenzje produktu (0)
Eaton
alt
Wyłącznik
różnicowo-nadprądowy
2P 20A B 0,03A typ AC xPole Home HNB-B20/1N/003 195122
alt
Główne cechy produktu
Solidne i niezależne od napięcia zasilania połączenie funkcji wyłącznika różnicowoprądowego i nadprądowego w jednej obudowie.
alt
Podwójne zaciski (windowe/szynowe) na górze i na dole
alt
Wskaźnik położenia styków, kolor czerwony/zielony
alt
Wymóg testowania co 6 miesięcy, a nie co miesiąc
alt
Wyzwalanie niezależne od napięcia sieci
alt
Typ AC: czułość na prąd różnicowy zmienny
2 zabezpieczenia w 1 urządzeniu Ochrona przed porażeniem prądem i zwiększona ochrona przeciwpożarowa
Wyłącznik różnicowoprądowy zintegrowany z modułem nadprądowym firmy EATON zabezpiecza instalację elektryczną przed skutkami zwarć i przeciążeń, umożliwiając selektywne odłączenie jedynie uszkodzonego obwodu.
Zabezpiecza przed:
POŻAREM | PORAŻENIEM PRĄDEM | USZKODZENIEM URZĄDZEŃ ELEKTRYCZNYCH
Dlaczego warto wybrać wyłączniki różnicowo-nadprądowe Eaton?
Pełne bezpieczeństwo
Urządzenie skutecznie zabezpiecza przed skutkami porażeń prądem oraz przepięciami spowodowanymi bezpośrednimi i pośrednimi wyładowaniami atmosferycznymi.
Wymienne wkładki warystorowe (oraz sygnalizacja ich uszkodzenia)
Zintegrowane zabezpieczenie przepięciowe zapewnia ochronę przed zakłóceniami w sieci, a uszkodzenie wkładu warystorowego jest natychmiast widoczne dzięki wbudowanemu wskaźnikowi.
Szybka weryfikacja stanu urządzenia
Optyczny wskaźnik informuje o stanie urządzenia — czerwony sygnał oznacza konieczność wymiany, a zielony potwierdza prawidłowe działanie.
Łatwy w montażu, wygodny w użyciu Informacja o stanie urządzenia na wyciągnięcie ręki
alt
alt
Zacisk windowy i szynowy
alt
Szara dźwignia zespolona mechanicznie ze wskaźnikiem ON/OFF
alt
Możliwość zaplombowania w pozycji ZAŁ. i WYŁ.
alt
Wskaźnik położenia styków czerwony/zielony
alt
Prosty montaż na szynie DIN
alt
Przycisk testowy „T” (należy naciskać co 6 miesięcy)
Specyfikacja techniczna:
  • Charakterystyka wyzwalania: B
  • Czułość: AC
  • Głębokość wbudowania [mm]: 69.5
  • Liczba biegunów: 2
  • Kategoria przepięcia: 3
  • Szerokość wyrażona liczbą modułów: 2
  • Znamionowa zwarciowa zdolność łączeniowa zgodnie z IEC 60947-2 [kA]: 0
  • Stopień ochrony (IP): IP20
  • Znamionowy prąd różnicowy [A]: 0.03
  • Prąd znamionowy [A]: 20
  • Klasa ograniczenia energii: 3
  • Stopień zanieczyszczenia: 2
  • Znamionowa zwarciowa zdolność łączeniowa zgodnie z EN 60898 [kA]: 6
alt
Każdego dnia dbamy o bezpieczeństwo obwodów elektrycznych na całym świecie
Wyłączniki kombinowanew instalacjach elektrycznych
alt
Wyłączniki różnicowo-nadprądowe EATON, zwane również wyłącznikami kombinowanymi, łączą w jednym urządzeniu funkcje dwóch zabezpieczeń — nadprądowego i różnicowoprądowego. Chronią instalację przed przeciążeniem i zwarciem, a także zabezpieczają użytkowników przed porażeniem prądem i zwiększają ochronę przeciwpożarową. W przypadku awarii odcinają tylko uszkodzony obwód, minimalizując ryzyko uszkodzeń.
Kluczową zaletą modeli z serii xPole Home jest kompaktowa konstrukcja — jedno urządzenie zajmuje mniej miejsca w rozdzielnicy niż dwa oddzielne wyłączniki, nie tracąc przy tym żadnej z wymaganych funkcjonalności.
Seria produktów przeznaczona do nowoczesnych projektów
Nowe wyłączniki Eaton z serii xPole wyróżniają się doskonałą ergonomią, co zapewnia optymalną temperaturę pracy oraz poprawioną wytrzymałość zarówno elektryczną, jak i mechaniczną.
alt
Optymalne portfolio
alt
Łatwiejszy wybór
alt
Nowoczesny design
alt
Najwyższa niezawodność i bezpieczeństwo
alt
Łatwy montaż
alt
Duża wytrzymałość
Wyłącznik mocuje się na szynie montażowej DIN TH 35
Urządzenie działa niezależnie od pozycji montażu (pionowo/poziomo)
  • Podwójne zaciski windowe/szynowe
  • Montaż szyny łączeniowej z obu stron góra/dół
  • Po zamocowaniu szyny łączeniowej, wolny zacisk windowy
  • Możliwość późniejszego zamontowania styków pomocniczych i wyzwalaczy
alt
Kolejny etap w rozwoju zabezpieczeń
Seria Eaton xPole Home reprezentuje nowoczesne podejście do zabezpieczeń elektrycznych, łącząc zaawansowane technologie z możliwościami cyfrowymi, by zapewnić jeszcze wyższy poziom bezpieczeństwa i niezawodności.
alt
Wyłącznikinadprądowe HN
  • Zabezpieczenie przed zwarciami i przeciążeniem
  • Podstawowa ochrona przeciwpożarowa
alt
Wyłączniki różnicowoprądowe HNC
  • Zabezpieczenie ziemnozwarciowe
  • Podstawowa ochrona przeciwpożarowa
  • Ochrona przed porażeniem prądem
alt
Wyłączniki kombinowany HNB
  • Zabezpieczenie ziemnozwarciowe
  • Zabezpieczenie przed zwarciami i przeciążeniem
  • Zwiększona ochrona przeciwpożarowa
alt
Przeciwpożarowy detektoriskrzenia AFDD+
  • Zabezpieczenie łukochronne
  • Zabezpieczenie ziemnozwarciowe
  • Zabezpieczenie przed zwarciami i przeciążeniem
Najczęściej zadawane pytania
Wyłączniki różnicowoprądowe z członem nadprądowym zwane również kombinowanymi to połączenie funkcji różnicówki i eski. W ofercie EATON takie aparaty można znaleźć w serii HNB czy PKNM.
Wyłącznik różnicowoprądowy, znany również jako różnicówka, to element zabezpieczający w instalacji elektrycznej, którego zadaniem jest ochrona użytkowników przed porażeniem prądem.
Jego stosowanie jest wymagane w instalacjach odbiorczych, szczególnie tam, gdzie przewód PEN został rozdzielony na osobne przewody PE i N.
Dobór zależy od rodzaju urządzeń podłączonych do instalacji. Dla standardowych gniazd i oświetlenia wystarczy model typu AC, natomiast w obecności urządzeń elektronicznych i energoelektronicznych zalecane są wyłączniki typu A lub F.
Tak – zgodnie z przepisami prawa budowlanego, stosowanie wyłączników różnicowoprądowych w instalacjach elektrycznych jest obowiązkowe.
Urządzenie reaguje na prąd upływowy, czyli sytuację, gdy część prądu wypływa poza chroniony obwód – może to świadczyć o porażeniu prądem lub uszkodzeniu izolacji.
Ochrona przed bezpośrednim porażeniem jest skuteczna tylko dla wyłączników o czułości do 30mA i obwodów nieprzekraczających 32A. Przy wyższych wartościach prądu różnicowego taka ochrona nie jest zapewniona.
Urządzenie analizuje równowagę między prądem wpływającym a wypływającym z obwodu. W przypadku różnicy – oznaczającej potencjalny upływ prądu – następuje jego automatyczne wyłączenie.
Instalacja powinna przebiegać zgodnie z instrukcją producenta i być wykonana przez elektryka posiadającego odpowiednie uprawnienia.
Tak, zgodnie z normą PN‑HD 60364‑4‑42, różnicówki o czułości do 300mA mogą pełnić funkcję ochrony przeciwpożarowej. Przykładowe modele to PF6‑40/4/03 oraz PFIM‑63/4/03‑S/F.
