Strona główna » Aparatura i automatyka » Aparatura modułowa nn » Wyłączniki nadmiarowoprądowe » HN-C16/1 WYŁĄCZNIK NADPRĄDOWY C 16A 1P 1M 6KA
HN-C16/1 WYŁĄCZNIK NADPRĄDOWY C 16A 1P 1M 6KAHN-C16/1 WYŁĄCZNIK NADPRĄDOWY C 16A 1P 1M 6KA

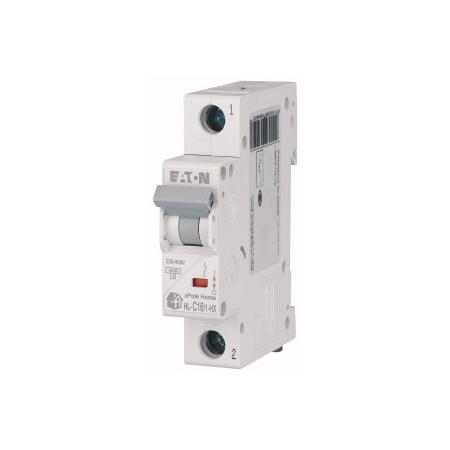

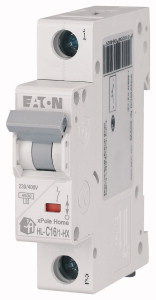

HN-C16/1 WYŁĄCZNIK NADPRĄDOWY C 16A 1P 1M 6KA
HN-C16/1 WYŁĄCZNIK NADPRĄDOWY C 16A 1P 1M 6KA
Nowość

HN-C16/1 WYŁĄCZNIK NADPRĄDOWY C 16A 1P 1M 6KA

Koszt wysyłki: od 0,00 zł

Numer katalogowy: GR_194831

Kod producenta: 836450

Temperatura otoczenia w warunkach pracy: -25°C

Rodzaj napięcia: AC

Charakterystyka wyzwalania: C

Kategoria przepięcia: 3

Straty mocy: 2.3W

Liczba biegunów chronionych: 1

Stopień ochrony (IP): IP20

Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 : 6kA

Szerokość wyrażona liczbą modułów: 1

Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947: 0kA

Przekrój przyłączanego przewodu jednodrutowego: 1mm2

Prąd znamionowy: 16A

Znamionowe napięcie udarowe wytrzymywane Uimp: 4kV

Zakres częstotliwości: 50Hz

Klasa ograniczenia energii: 3

Liczba biegunów (całkowita): 1

Stopień zanieczyszczenia (N): 3

Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 : 6kA

Głębokość wbudowania: 44mm

Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947: 0kA

Napięcie znamionowe: 230V

Przekrój przyłączanego przewodu wielożyłowego: 1mm2

Napięcie znamionowe izolacji Ui: 440V

Cena brutto: 14,93 zł

Cena netto: 12,13 zł

Przed zakupem produktu wybierz wymagane opcje.
Ilość:
-+
szt.
Dodaj do koszyka

Zakup przez 1 kliknięcie

dodaj do schowka

  • Opis produktu
  • Recenzje produktu (0)
Eaton
alt

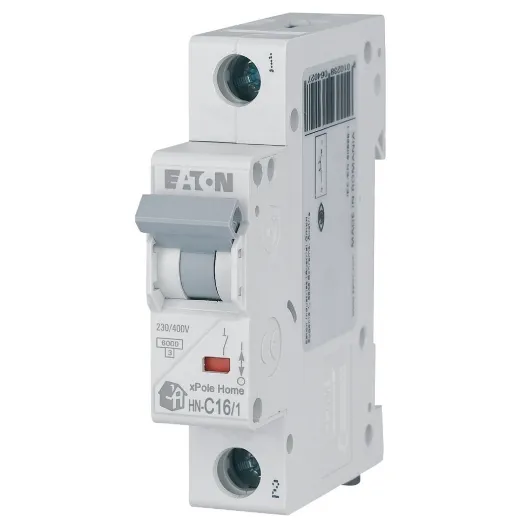

Wyłącznik nadprądowy
1P C 16A 6kA AC xPole Home HN-C16/1 194831
alt
Główne cechy produktu
Model 194831 posiada charakterystykę czasową C (tzw. szybką) oraz prąd znamionowy 16A. Zdolność zwarciowa to 6kA.
alt
Praca z napięciem 230VAC i 48VDC
alt
Podwójne zaciski z obu stron aparatu — windowe pod przewód i szynowe pod szyny łączeniowe
alt
Spełnia wymagania koordynacji izolacji, odległości pomiędzy stykami 3>4 mm w celu zapewnienia bezpiecznej izolacji
alt
Montaż na szynie DIN TH 35
alt
Zasilanie z obu stron aparatu

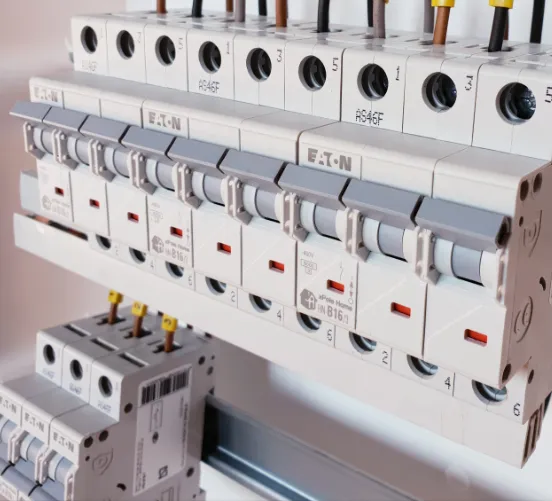

Seria produktów zapewniających ochronę i bezpieczeństwo w nowoczesnych instalacjach
Wyłączniki nadprądowe marki EATON chronią instalacje elektryczne przed skutkami przeciążeń oraz zwarć. Działają automatycznie – w przypadku zbyt wysokiego natężenia prądu lub zwarcia natychmiast przerywają obwód, zapobiegając uszkodzeniom instalacji i zwiększając bezpieczeństwo użytkowników.
OBWODY GNIAZDKOWE | OBWODY OŚWIETLENIOWE | URZĄDZENIA RTV I AGD
Dlaczego warto wybrać wyłącznik nadprądowy Eaton?
Uproszczone wzornictwo
Nowoczesne i minimalistyczne wzornictwo ułatwia obsługę urządzenia i sprawia, że dobrze komponuje się z otoczeniem.
Odporność i wytrzymałość na agresywne środowisko
Wyłączniki sprawdzą się zarówno wewnątrz, jak i na zewnątrz budynków, dzięki wysokiej odporności na czynniki zewnętrzne.
Kompatybilność z innymi urządzeniami
Modułowa konstrukcja umożliwia łatwe wyposażenie aparatu w elementy rozszerzające jego funkcje – jak styki pomocnicze, wyzwalacze czy blokady.

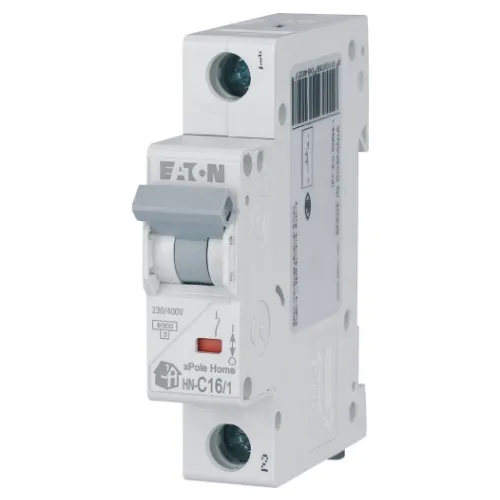

łatwy w montażu, wygodny w użyciuInformacja o stanie urządzenia na wyciągnięcie ręki
alt
alt
Zacisk windowy i szynowy
alt
Szara dźwignia zespolona mechanicznie ze wskaźnikiem ON/OFF
alt
Możliwość zaplombowania w pozycji ZAł. i WYł.
alt
Wskaźnik położenia styków czerwony/zielony
alt
Prosty montaż na szynie DIN
Specyfikacja techniczna:
  • Model:  HN-C16/1
  • Stopień ochrony (IP):  IP20
  • Częstotliwość [Hz]:  50
  • Napięcie znamionowe [V]:  230
  • Głębokość wbudowania [mm]:  70.5
  • Znamionowa zwarciowa zdolność łączeniowa zgodnie z EN 60898 [kA]:  6
  • Stopień zanieczyszczenia:  2
  • Klasa ograniczenia energii:  3
  • Rodzaj napięcia:  AC
  • Charakterystyka wyzwalania:  C
  • Liczba biegunów:  1
  • Prąd znamionowy [A]:  16
  • Znamionowa zwarciowa zdolność łączeniowa zgodnie z IEC 60947-2 [kA]:  0
  • Szerokość wyrażona liczbą modułów:  1
  • Kategoria przepięcia:  3
alt
Wyłącznik instalacyjny przeznaczony do ochrony instalacji elektrycznych w systemach niskonapięciowych
alt
Bezpiecznik nadprądowy (znany również jako "eska") ma na celu ochronę instalacji elektrycznej przed przeciążeniem. Przeciążenie występuje, gdy przez dany obwód przepływa prąd o zbyt dużym natężeniu, co może mieć miejsce, gdy do tego samego obwodu podłączone są zbyt liczne urządzenia. Wyłączniki nadprądowe EATON zapewniają również ochronę przed zwarciami, które mogą wystąpić, gdy dwa przewody stykają się ze sobą, powodując przepływ dużego prądu i ryzyko uszkodzenia urządzeń elektrycznych.
Wyłączniki nadprądowe typu B są powszechnie stosowane w celu zabezpieczenia gniazd i obwodów oświetleniowych, stanowiąc najczęstsze zabezpieczenie w instalacjach elektrycznych.
Zobacz video na temat wyłączników nadprądowych i poznaj pełną ofertę zabezpieczeń przed przeciążeniem elektrycznym xPole Home

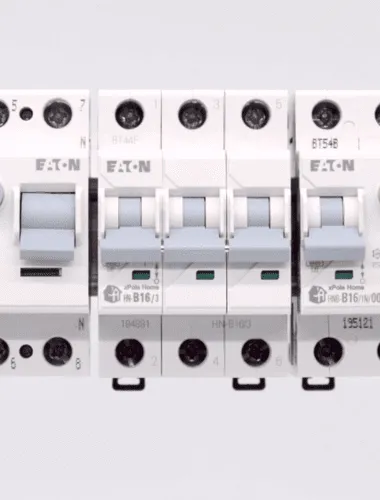

Seria produktów przeznaczonado nowoczesnych projektów
alt

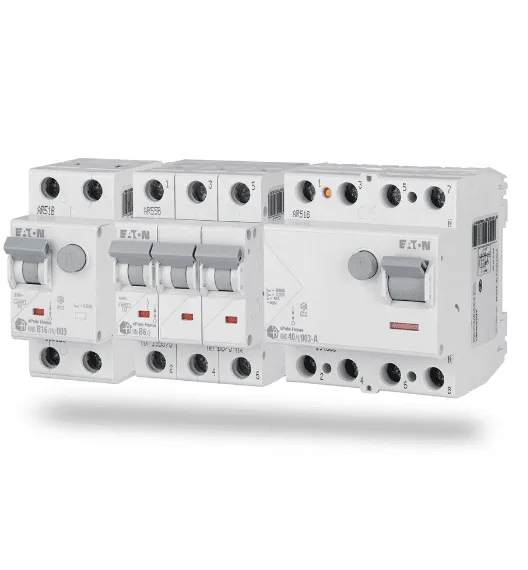

Nowa linia produktów xPole Home, obejmująca wyłączniki nadprądowe HN, wyłączniki kombinowane HNB oraz różnicowoprądowe HNC, została zaprojektowana z myślą o zapewnieniu maksymalnego bezpieczeństwa i efektywności w procesie projektowania. Charakteryzuje się prostym wzornictwem, niezawodnością oraz pełną zgodnością z obowiązującymi normami. Urządzenia z serii xPole Home są łatwo dostępne i łatwe w instalacji. Wyłączniki nadprądowe HN z tej serii doskonale sprawdzają się w instalacjach domowych, komercyjnych oraz przemysłowych, chroniąc zarówno użytkowników, jak i urządzenia.
Zalety serii xPole Home
Nowe wyłączniki Eaton z serii xPole wyróżniają się doskonałą ergonomią, co zapewnia optymalną temperaturę pracy oraz poprawioną wytrzymałość zarówno elektryczną, jak i mechaniczną.
alt
Optymalne portfolio
alt
łatwiejszy wybór
alt
Nowoczesny design
alt
Najwyższa niezawodność i bezpieczeństwo
alt
łatwy montaż
alt
Duża wytrzymałość
Kolejny etap w rozwoju zabezpieczeń
EATON AFDD+ to nie tylko ulepszona wersja poprzednich modeli, lecz również kolejny krok w rozwoju urządzeń ochronnych, wykorzystujący najnowsze technologie i cyfrowe innowacje.
Zabezpieczenie przed zwarciami i przeciążeniem
Zabezpieczenie ziemnozwarciowe
Zabezpieczenie łukochronne
Ochrona przeciwpożarowa
Zabezpieczenie ziemnozwarciowe
alt
Wyłącznikinadprądowe HN
+
-
-
podstawowa
-
alt
Wyłącznikiróżnicowoprądowe HNC
-
+
-
podstawowa
+
alt
Wyłącznikkombinowany HNB
+
+
-
zwiększona
+
alt
Urządzenie AFDD+
+
+
+
rozszerzona
+
Najczęściej zadawane pytania
Wyłącznik nadprądowy składa się z dwóch głównych elementów: wyzwalacza termobimetalowego (przeciążeniowego) oraz wyzwalacza elektromagnetycznego (zwarciowego). Działa on na korzyść ochrony instalacji elektrycznej przed przeciążeniami oraz zwarciami, zapobiegając powstawaniu pożarów lub porażeniu prądem elektrycznym. W przypadku długotrwałego przeciążenia, wyzwalacz termobimetalowy nagrzewa się i powoduje wyłączenie obwodu. Przy zwarciu wyzwalacz elektromagnetyczny szybko reaguje i wygasza łuk elektryczny, zapobiegając uszkodzeniom urządzeń.
Wyłączniki nadprądowe występują w różnych charakterystykach zwarciowych, takich jak Z, B, C, D, K, S. Charakterystyka B jest stosowana w obwodach gniazd i tradycyjnego oświetlenia (odbiorniki rezystancyjne), natomiast charakterystyka C znajduje zastosowanie w zabezpieczaniu urządzeń o charakterystyce pojemnościowej, takich jak oświetlenie LED, płyty indukcyjne, siłowniki do bram, czy automatyka domowa.
Wyłącznik nadprądowy uruchamia się, gdy przez obwód przepływa prąd o wyższym natężeniu niż jego nominalna wartość. Na przykład, dla wyłącznika 10A, będzie to prąd przekraczający 11,3A. Drugim przypadkiem jest zwarcie, czyli przepływ bardzo dużego prądu, który powoduje natychmiastowe zadziałanie wyłącznika.
Wyłączniki nadprądowe EATON wyposażone są w podwójne zaciski, które umożliwiają podłączenie przewodów (zaciski windowe) lub szyn łączeniowych (zaciski szynowe). Podłączenie powinno być wykonane przez wykwalifikowanego elektryka.
Tak, wyłączniki nadprądowe są zaprojektowane z określoną wytrzymałością zwarciową. Na przykład, seria HN jest przewidziana do wyłączania zwarć do 6000A, zgodnie z normą EN 60898-1. Wyższy prąd zwarciowy może uszkodzić urządzenie.
Zazwyczaj płyty indukcyjne wymagają wyłączników trójfazowych, trzypolowych. W zależności od mocy płyty, stosuje się wyłącznik HN-B16/3 lub HN-B20/3.
Do zabezpieczenia tradycyjnego oświetlenia żarowego lub halogenowego, stosuje się wyłącznik HN-B10/1 (1-fazowy, 10A, charakterystyka B). W przypadku oświetlenia LED, szczególnie w budynkach wielorodzinnych na częściach wspólnych, lepszym wyborem jest wyłącznik o charakterystyce C, ze względu na wysokie prądy rozruchowe opraw LED.
Wyłączniki nadprądowe EATON mogą działać z napięciem stałym do 48V DC. Dla wyższych napięć, odpowiednie będą serie PL7 DC lub FAZ DC, które obsługują napięcia do 250V DC lub 500V DC w połączeniu szeregowym.
Wyłączniki nadprądowe EATON są uniwersalne, można je zasilać zarówno od dołu, jak i od góry. Niezależnie od kierunku podłączenia, urządzenie zapewni skuteczną ochronę instalacji.
Wyłączniki nadprądowe chronią przed skutkami zwarć i przeciążeń, a także mogą zapobiegać pożarom i porażeniom prądem. Wyłączniki różnicowoprądowe chronią przed porażeniem prądem, a także przed pożarami. W polskich instalacjach elektrycznych obydwa te urządzenia są obowiązkowe i działają w synergii, uzupełniając się nawzajem.
