Strona główna » Aparatura i automatyka » Aparatura modułowa nn » Wyłączniki nadmiarowoprądowe » ETIMAT 10 WYŁĄCZNIK NADPRĄDOWY C 20A 3P 3M 10KA

Nowość

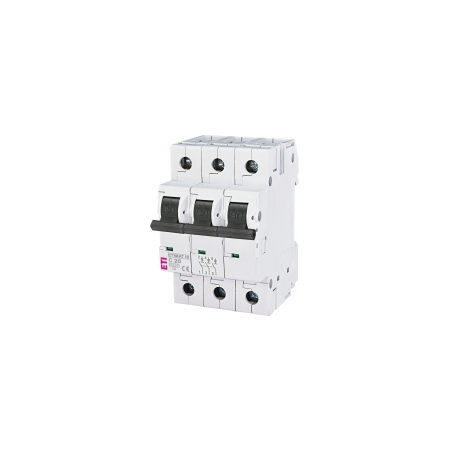

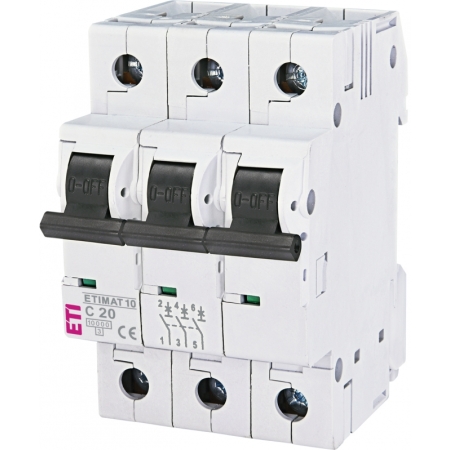

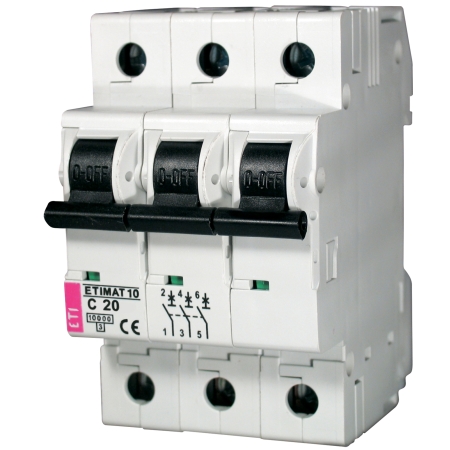

ETIMAT 10 WYŁĄCZNIK NADPRĄDOWY C 20A 3P 3M 10KA

Koszt wysyłki: od 0,00 zł

Numer katalogowy: GR_002135717

Kod producenta: 008086

Stopień ochrony (IP): IP20

Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 : 10kA

Szerokość wyrażona liczbą modułów: 3

Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947: 15kA

Przekrój przyłączanego przewodu jednodrutowego: 1mm2

Prąd znamionowy: 20A

Napięcie znamionowe izolacji Ui: 500V

Rodzaj napięcia: AC

Charakterystyka wyzwalania: C

Kategoria przepięcia: 3

Stopień zanieczyszczenia (N): 3

Znamionowa zwarciowa zdolność łączeniowa zgodnie z EN 60898: 10kA

Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 : 10kA

Głębokość wbudowania: 68mm

Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947: 15kA

Napięcie znamionowe: 400V

Przekrój przyłączanego przewodu wielożyłowego: 1mm2

Częstotliwość: 50Hz

Temperatura otoczenia w warunkach pracy: -25°C

Zakres częstotliwości: 50Hz

Klasa ograniczenia energii: 3

Liczba biegunów (całkowita): 3

Liczba biegunów chronionych: 3

Cena brutto: 72,36 zł

Cena netto: 58,83 zł

Przed zakupem produktu wybierz wymagane opcje.

Ilość:

szt.

Dodaj do koszyka

Zakup przez 1 kliknięcie

dodaj do schowka

Zapytaj o produkt Poleć znajomemu Specyfikacja PDF

Opis produktu
Recenzje produktu (0)

Niezawodne i sprawdzone wyłączniki nadprądowe ETIMAT 10

Wyłączniki nadprądowe ETIMAT 10 stosowane są jako zabezpieczenia instalacji elektrycznych w obiektach mieszkalnych, użyteczności publicznej oraz przemysłowych. Zapewniają pewną ochronę przed zwarciami i przeciążeniami w zabezpieczanych obwodach elektrycznych.

Parametry techniczne

Numer katalogowy:

Indywidualny numer indentyfikacyjny nadany przez producenta.

002135717

Symbol artykułu:

Typ produktu określony przez producenta.

ETIMAT 10 3p C20

Nazwa klasy:

Wyłączniki nadprądowe są stosowane jako zabezpieczenia instalacji elektrycznych w obiektach mieszkalnych, użyteczności publicznej oraz przemysłowych.

Wyłącznik nadprądowy

Prąd znamionowy [A]:

Ustalona przez producenta wartość prądu, który aparat może przewodzić podczas pracy ciągłej, przy określonej temperaturze odniesienia otaczającego powietrza.

Charakterystyka wyzwalania:

Wyłączniki nadprądowe powinny mieć taką charakterystykę działania, aby zapewniały odpowiednie zabezpieczenieobwodu, nie powodując przedwczesnego lub opóźnionego zadziałania.
Znormalizowane zakresy zadziałania bezzwłocznego:
- Typ B (Powyżej 3 I_n do 5 I_n włącznie)
- Typ C (Powyżej 5 I_n do 10 I_n włącznie)
- Typ D (Powyżej 10 I_n do 20 I_n włącznie)

Ilość biegunów:

Wersja wykonania danego łącznika modułowego: jedno-, dwu-. trój- i czterobiegunowe.

Prąd zwarciowy [kA]:

Prąd przetężeniowy występujący w przypadku zwarcia powstałego na skutek uszkodzenia lub niewłaściwego połączenia w obwodzie elektrycznym.

Napięcie znamionowe AC [V]:

Napięcie znamionowe prądu przemiennego AC to wartość napięcia elektrycznego określona dla danego urządzenia, która jest zalecana lub maksymalnie dopuszczalna do prawidłowego i bezpiecznego działania. Jest to wartość, która jest podawana przez producenta urządzenia i jest uwzględniana w procesie jego projektowania i użytkowania.

230/400

Napięcie znamionowe DC [V]:

Napięcie znamionowe prądu stałego DC to wartość napięcia elektrycznego określona dla danego urządzenia, która jest zalecana lub maksymalnie dopuszczalna do prawidłowego i bezpiecznego działania. Jest to wartość, która jest podawana przez producenta urządzenia i jest uwzględniana w procesie jego projektowania i użytkowania.

Częstotliwość znamionowa [Hz]:

Częstotliwość napięcia zasilającego, przy której przewidziano pracę aparatu elektrycznego i do której się odnoszą inne wielkości charakteryzujące aparat.

50/60

Napięcie U_imp [kV]:

Wartość szczytowa udaru napięciowego o określonym kształcie i biegunowości, który aparat elektryczny jest w stanie wytrzymać bez uszkodzenia w określonych warunkach probierczych, do której się odnoszą wartości odstępów izolacyjnych.

Stopień ochrony IP:

Stopień ochrony przed dostępem do części niebezpiecznych i przed wnikaniem obcych ciał stałych i/lub przed wnikaniem wody określony zgodnie z normą EN 60529.

IP20

Temperatura otoczenia [˚C]

Określona w danych warunkach temperatura powietrza otaczającego kompletny łącznik. W przypadku łączników zainstalowanych wewnątrz obudowy jest to temperatura powietrza na zewnątrz obudowy.

-25 do +55

Przestrzeń międzystykowa [mm]:

Określenie odległośći pomiędzy stykami głównymi łączników w stanie otwartym wyrażona w milimetrach.

Przyłączalność przewodu [mm²]:

Wielkość zacisku przyłączeniowego łącznika umożliwiająca przyłączenie przewodu o odpowiednim przekroju poprzecznym, wyrażonym w mm².

1 - 25

Pozycja pracy:

Określenie pozycji w jakej aparat może pracować np. poziomo, pionowo, od góry, na boku.

dowolna

Normy:

Normy i standardy według których dany łącznik został zaprojektowany, przetestowany i certyfikowany.

IEC/EN 60898-1,
IEC 60947-2

Funkcja:

Wyłącznik nadprądowy, MCB (ang. miniature circuit breaker)

MCB

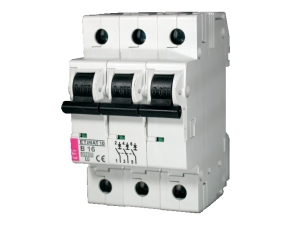

Zdjęcie produktu

Zalety produktu

możliwość zamontowania styków pomocniczych (PS ETIMAT 10).

możliwość zamontowania wyzwalacza wzrostowego (DA ETIMAT 10).

możliwość zasilania z dołu lub z góry.

możliwość podwójnego przyłączenia szyny izolacyjnej - góra i dół.

wskaźnik położenia styków.

możliwość plombowania dźwigni w pozycji "Zał." i "Wył."

oznaczenie “ON/OFF” na dźwigni załączającej.

Każdy wyłącznik oznaczony kodem EAN.

Nowoczesna metoda montażu na szynie TH35 i łatwa wymiana.

Rysunek wymiarowy

ETIsON Curves

Fukcjonalności programu:

generowanie i wykreślanie charakterystyk t/I urządzeń zabezpieczających

regulowanie i testowanie nastaw zabezpieczeń, badanie wpływu zmiany kształtu krzywej zabezpieczeń

analizowanie selektywności między urządzeniami zabezpieczającymi

symulowanie reakcji obciążenia lub zwarcia urządzeń zabezpieczających

definiowanie punktów pracy i warunków granicznych z rzeczywistych aplikacji

sporządzanie raportów do dokumentacji projektowej

Sprawdź jakie to proste!
