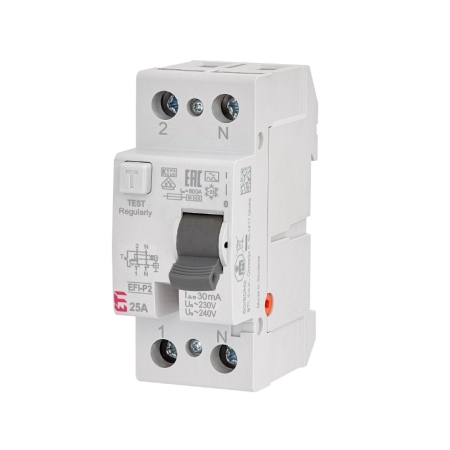

EFI-P2 25A/ 30MA/A WYŁĄCZNIK RÓŻNICOWY 25A 2P 2M 30MA A 10KA

Nowość

EFI-P2 25A/ 30MA/A WYŁĄCZNIK RÓŻNICOWY 25A 2P 2M 30MA A 10KA

Koszt wysyłki: od 0,00 zł

Numer katalogowy: GR_002061111

Kod producenta: 869908

Głębokość wbudowania: 68mm

Liczba biegunów: 2

Czułość: A

Częstotliwość: 50/60 Hz

Stopień ochrony (IP): IP20

Szerokość wyrażona liczbą modułów: 2

Prąd znamionowy: 25A

Wytrzymałość zwarciowa (Icw): 10kA

Napięcie znamionowe izolacji Ui: 440V

Cena brutto: 149,56 zł

Cena netto: 121,60 zł

Przed zakupem produktu wybierz wymagane opcje.

Ilość:

szt.

Dodaj do koszyka

Zakup przez 1 kliknięcie

dodaj do schowka

Zapytaj o produkt Poleć znajomemu Specyfikacja PDF

Opis produktu
Recenzje produktu (0)

Niezawodne i sprawdzone wyłączniki różnicowoprądowe EFI

Wyłącznik różnicowoprądowy służy do ochrony przed porażeniem prądem elektrycznym na skutek bezpośredniego lub pośredniego dotyku z częściami pod napięciem, jak również do ochrony urządzeń przed ewentualnym zagrożeniem pożarowym z powodu uszkodzenia izolacji. Wyłączniki różnicowoprądowe są stosowane w sieciach TN-S, TN-C-S, TT i IT, gdzie przewód zerowy i uziemienie są rozdzielone. W przypadku zabezpieczenia przed dotykiem pośrednim z częściami będącymi pod napięciem (zabezpieczenie przed uszkodzeniem) zaleca się stosowanie wyłączników różnicowoprądowych o prądzie różnicowym I_Δn≤ 300 mA. A w przypadku dotyku bezpośredniego z częściami będącymi pod napięciem (ochrona dodatkowa) zaleca się stosowanie wyłączników różnicowoprądowych o prądzie różnicowym I_Δn≤ 30 mA. Aby zapewnić ochronę przeciwpożarową zgodnie z normami DIN VDE 0100-482 i IEC 60364-4-482, wszystkie kable i żyły w systemach TN i TT muszą być chronione za pomocą wyłączników różnicowoprądowych o prądzie różnicowym I_Δn≤ 300 mA. W instalacjach, w których nadmierny wzrost rezystancji może spowodować pożar (sufitowe ogrzewacze na podczerwień z panelami grzewczymi), wartość nominalna prądu różnicowego musi być równa I_Δn= 30 mA.

Parametry techniczne

Numer katalogowy:

Indywidualny numer indentyfikacyjny nadany przez producenta.

002061111

Symbol artykułu:

Typ produktu określony przez producenta.

EFI-P2 A 25/0.03

Nazwa klasy:

Wyłącznik różnicowoprądowy

Znamionowy prąd różnicowy (mA):

Prąd znamionowy (A):

Ustalona przez producenta wartość prądu, który aparat może przewodzić podczas pracy ciągłej, przy określonej temperaturze odniesienia otaczającego powietrza.

Typ:

- Typ AC - wrażliwy na przemienny prąd różnicowy.
- Typ A - wrażliwy na prądy różnicowe przemienne i pulsujące prądy DC.
- Typ A S - wrażliwy na prądy różnicowe przemienne i pulsujące prądy DC, o gwarantowanym czasie przetrzymywania co najmniej 40 ms; zapewniajace wybiorczość działania z wyłacznikami bezzwłocznymi bądź krotkozwłocznymi.
- Typ A G/KV - wrażliwy na prądy różnicowe przemienne i pulsujące prądy DC, o gwarantowanym czasie przetrzymywania co najmniej 10 ms; nadajace sie do obwodow odbiorczych o dużym przejściowym pradzie rożnicowym.
- Typ F - Wyłączniki typu F są wyłącznikami typu A o rozszerzonej zdolności detekcji prądów różnicowych. Wykrywają poprawnie składową stałą o wartości do 10 mA (typ A 6 mA). Dodatkowo mają zdolność detekcji prądu różnicowego odkształconego zawierającego wyższe harmoniczne.
- Typ B - wrażliwy na prądy różnicowe przemienne, pulsujące i wygładzone prądy DC. Wartości zadziałania do 1 kHz.
- Typ B+ - wrażliwy na prądy różnicowe przemienne, pulsujące i wygładzone prądy DC. Wartości zadziałania do 20 kHz i niższe niż 420 mA.
- Typ eV - Wyłączniki różnicowoprądowe serii EV są wyposażone w aktywną funkcję zależną od napięcia sieciowego do wykrywania łagodnych prądów różnicowych DC o progu zadziałania wynoszącym 6 mA. Zapobiega to ewentualnemu wstępnemu namagnesowaniu wyłącznika różnicowoprądowego typu A z powodu łagodnego prądu różnicowego DC, dzięki czemu wyłącznik ten może nadal pełnić swoją funkcję ochronną. Są one przeznaczone wyłącznie do użytku w stacjach ładowania pojazdów elektrycznych zgodnie z normą DIN VDE 0100-722. Wyłączniki RCCB w wykonaniu EV nie mogą być stosowane zamiast wyłączników różnicowoprądowych typu B lub B+.

Warunkowa odporność zwarciowa (kA):

Maksymalna warunkowa wartość prądu przetężeniowego przepływająca przez tory prądowe wyłacznika różnicowoprądowego przy dobezpieczeniu odpowiednią wkładką topikową o charakterystyce gG, występujący w przypadku zwarcia powstałego na skutek uszkodzenia lub niewłaściwego połączenia w obwodzie elektrycznym.

Napięcie znamionowe AC (V):

Napięcie znamionowe prądu przemiennego AC to wartość napięcia elektrycznego określona dla danego urządzenia, która jest zalecana lub maksymalnie dopuszczalna do prawidłowego i bezpiecznego działania. Jest to wartość, która jest podawana przez producenta urządzenia i jest uwzględniana w procesie jego projektowania i użytkowania.

230

Częstotliwość znamionowa (Hz):

Częstotliwość napięcia zasilającego, przy której przewidziano pracę aparatu elektrycznego i do której się odnoszą inne wielkości charakteryzujące aparat.

50/60

Czas wyzwolenia:

bezzwłoczny

Temperatura otoczenia (˚C):

Określona w danych warunkach temperatura powietrza otaczającego kompletny łącznik. W przypadku łączników zainstalowanych wewnątrz obudowy jest to temperatura powietrza na zewnątrz obudowy.

-25 do 55

Ilość biegunów:

Wersja wykonania danego łącznika modułowego: dwu- i czterobiegunowe.

Przyłączalność przewodu (mm²):

Wielkość zacisku przyłączeniowego łącznika umożliwiająca przyłączenie przewodu o odpowiednim przekroju poprzecznym, wyrażonym w mm².

1 - 25

Strona bieguna N:

prawy

Stopień ochrony IP:

Stopień ochrony IP określa stopień ochrony lub szczelności obudowy urządzenia elektrycznego przed ingerencją ciał stałych, wody i pyłu, a także przed niezamierzonym dotknięciem urządzeń znajdujących się w obudowie. Klasyfikacja IP jest zgodna z normą EN 60529.

IP20

Funkcja:

Wyłącznik różnicowoprądowy, RCCB (ang. residual current circuit breaker)

RCCB

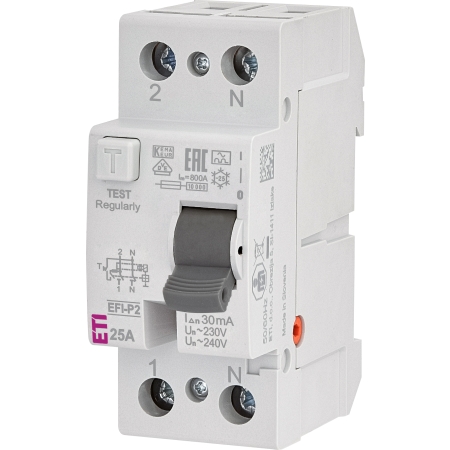

Zdjęcie produktu

Zalety produktu

Jakość i niezawodność każdego z wyprodukowanych wyłączników różnicowoprądowych EFI-P zapewniana jest przez w pełni zautomatyzowaną linię produkcyjną.

Każdy wyłącznik posiada kod QR, który zawiera dane techniczne i produkcyjne oraz informacje z poszczególnych testów pomiarowych.

Przycisk „Test” pozwala użytkownikowi sprawdzić poprawność działania wyłącznika.

Wskaźnik rzeczywistej pozycji styków głównych dla łatwiejszej identyfikacji czy RCCB znajduje się w pozycji ON (Zał.) czy OFF (Wył.).

Zabezpieczenie zacisków przed dotykiem części pod napięciem.

Konstrukcja zacisków umożliwia stosowanie izolowanych szyn zbiorczych zarówno na zaciskach górnych jak i dolnych.

Możliwość plombowania dźwigni w pozycji "Zał." i "Wył."

Możliwość montażu dodatkowych akcesoriów (styków pomocniczych, wyzwalaczy, itp.)

Wersja RESET: w przypadku pojawienia się prądu różnicowego dźwignia przesuwa się do pozycji "TRIP" - środkowej. W przypadku ręcznego wyłączenia dźwignia przesuwa się do pozycji „OFF”.

Wersja NL: Wersja wyłącznika z biegunem neutralnym N umieszczonym po jego lewej stronie.

Montaż wyłączników różnicowoprądowych EFI-P

Jak montowane są wyłączniki różnicowoprądowe EFI-P?

Zobacz innowacyjną linię produkcyjną wyłączników różnicowoprądowych firmy ETI.

Rysunek wymiarowy

Typy wyłączników różnicowoprądowych

ETIsON Curves

Fukcjonalności programu:

generowanie i wykreślanie charakterystyk t/I urządzeń zabezpieczających

regulowanie i testowanie nastaw zabezpieczeń, badanie wpływu zmiany kształtu krzywej zabezpieczeń

analizowanie selektywności między urządzeniami zabezpieczającymi

symulowanie reakcji obciążenia lub zwarcia urządzeń zabezpieczających

definiowanie punktów pracy i warunków granicznych z rzeczywistych aplikacji

sporządzanie raportów do dokumentacji projektowej

Sprawdź jakie to proste!
