Strona główna » Rozdzielnice i obudowy » Obudowy » Obudowy modułowe » ECH-6G ROZDZIELNIA PLASTIKOWA NT 6M 1X 6M N+PE IP65 IK07 201X165X118 DRZWI DYMNE SZARY DIDO
Nowość
ECH-6G ROZDZIELNIA PLASTIKOWA NT 6M 1X 6M N+PE IP65 IK07 201X165X118 DRZWI DYMNE SZARY DIDO
Koszt wysyłki: od 0,00 zł
Numer katalogowy: GR_001101176
Kod producenta: 962287
Kolor: Szary
Wysokość: 201mm
Stopień ochrony (IP): IP65
Numer RAL: 7035
Materiał obudowy: Tworzywo sztuczne
Liczba modułów: 6
Szerokość: 165mm
Sposób montażu: Natynkowy
Liczba rzędów: 1
Szerokość wyrażona liczbą modułów: 6
- Opis produktu
- Recenzje produktu (0)
Niezawodne i sprawdzone obudowy hermetyczne ECH
Obudowy natynkowe hermetyczne mają zastosowanie w budownictwie mieszkaniowym, przemysłowym, zarówno w obwodach prądu stałego jak i przemiennego. Służą do montażu aparatury modułowej w celu zapewnienie odpowiedniego stopnia ochrony aparatury (IP65) przed wilgocią i innymi zanieczyszczeniami. Często znajdują zastosowanie w instalacjach PV, lub na zewnątrz budynków.
Parametry techniczne
Indywidualny numer indentyfikacyjny nadany przez producenta.
001101176
Typ produktu określony przez producenta.
ECH-6G
II klasa ochronności - Obudowy o klasie ochronności II posiadają wzmocnioną lub podwójną izolację. Nie mają połączenia z przewodem ochronnym.
II
natynkowa
Ustalona przez producenta wartość prądu, który aparat może przewodzić podczas pracy ciągłej, przy określonej temperaturze odniesienia otaczającego powietrza.
63
Napięcie znamionowe prądu przemiennego AC to wartość napięcia elektrycznego określona dla danego urządzenia, która jest zalecana lub maksymalnie dopuszczalna do prawidłowego i bezpiecznego działania. Jest to wartość, która jest podawana przez producenta urządzenia i jest uwzględniana w procesie jego projektowania i użytkowania.
400
Napięcie znamionowe prądu stałego DC to wartość napięcia elektrycznego określona dla danego urządzenia, która jest zalecana lub maksymalnie dopuszczalna do prawidłowego i bezpiecznego działania. Jest to wartość, która jest podawana przez producenta urządzenia i jest uwzględniana w procesie jego projektowania i użytkowania.
1500
Stopień ochrony IP określa stopień ochrony lub szczelności obudowy urządzenia elektrycznego przed ingerencją ciał stałych, wody i pyłu, a także przed niezamierzonym dotknięciem urządzeń znajdujących się w obudowie. Klasyfikacja IP jest zgodna z normą EN 60529.
IP65
6/6
Tworzywo, transparentne
Tworzywo, jasnoszary (RAL7035)
6/6
-25 do +60
ASA - w porównaniu do ABS materiał ASA jest odporny na promieniowanie UV, degradację i trudne warunki atmosferyczne.
ASA

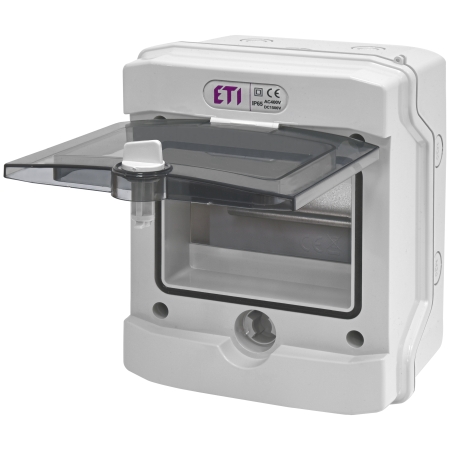

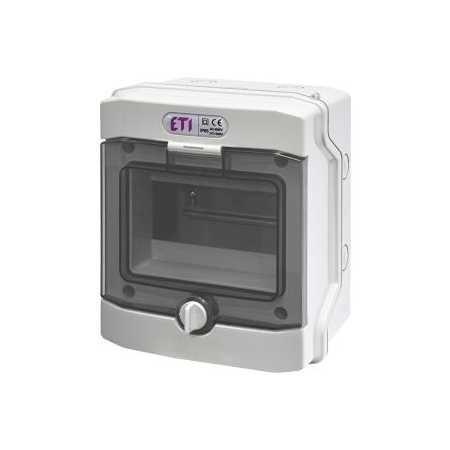

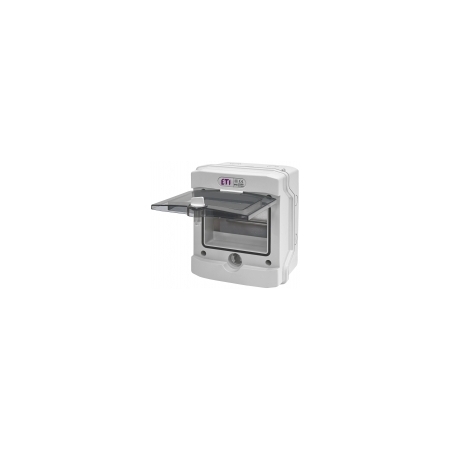

Zdjęcie produktu
Zalety produktu
- Kompletne wyposażenie obudów stanowi: szyna TH35, akcesoria montażowe, naklejki opisowe, szyny z zaciskami uziemiającymi PE i neutralnymi N, zaślepka niewykorzystanego miejsca.
- Specjalna konstrukcja zawiasu sprawia, że łatwo można zmienić kierunek otwierania drzwi prawo/lewo (dla obudów od 12 modułów).
- Drzwi posiadają specjalne obrotowe zamki, które powodują ich silny docisk do uszczelki zapewniając stopień ochrony IP65.
- W celu ochrony przed nieautoryzowanym dostępem istnieje możliwość zastosowania zamka z kluczem ECH-L2K.
- Przednia część obudów posiada specjalny uchwyt umożliwiający jej zaplombowanie w celu zabezpieczenia przed dostępem osób nieuprawnionych.
- Osłabienia do zamontowania dławików w celu wprowadzenia przewodów posiadają różne średnice i umieszczone są na wszystkich bokach obudowy.
- Dla obudów powyżej dwóch rzędów dzielona szyna N umożliwiająca montaż więcej niż jednego wyłącznika różnicowoprądowego.
- Dla obudów od 12 modułów specjalny uchwyt umożliwiający obniżenie montażu szyny TH 35.
- W obudowach 4, 6 i 8 modułów drzwi otwierają się do góry i posiadają zatrzask blokujący.
Poznaj obudowy ECH
Montaż aparatury w obudowie ECH-24PT-s
Rysunek wymiarowy
ETIsON Curves
Fukcjonalności programu:
- generowanie i wykreślanie charakterystyk t/I urządzeń zabezpieczających
- regulowanie i testowanie nastaw zabezpieczeń, badanie wpływu zmiany kształtu krzywej zabezpieczeń
- analizowanie selektywności między urządzeniami zabezpieczającymi
- symulowanie reakcji obciążenia lub zwarcia urządzeń zabezpieczających
- definiowanie punktów pracy i warunków granicznych z rzeczywistych aplikacji
- sporządzanie raportów do dokumentacji projektowej
Głębokość: 118mm
