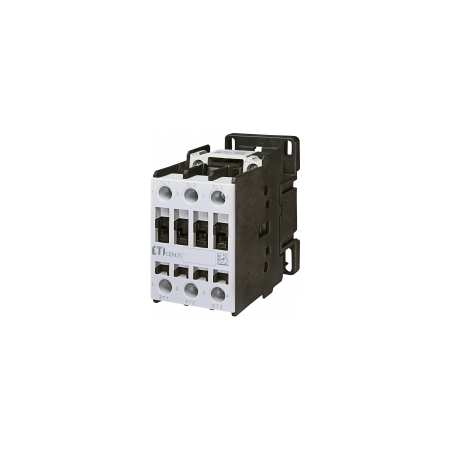

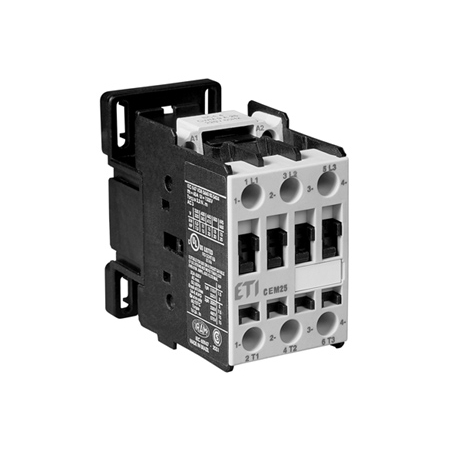

CEM25.00 STYCZNIK MOCY 25A 3Z 11KW 230V AC ETICON

Nowość

CEM25.00 STYCZNIK MOCY 25A 3Z 11KW 230V AC ETICON

Koszt wysyłki: od 0,00 zł

Numer katalogowy: GR_004645103

Kod producenta: 061358

Liczba styków pomocniczych zwiernych: 0

Znamionowa moc pracy dla AC-3, 400 V: 11kW

Znamionowy prąd pracy Ie dla AC-1, 400 V: 45A

Rodzaj podłączenia styków głównych: Zacisk ramowy

Znamionowy prąd pracy dla AC-4, 400 V: 12A

Znamionowe napięcie sterowania Us dla DC: 0V

Liczba styków pomocniczych rozwiernych: 0

Liczba styków głównych zwiernych: 3

Znamionowe napięcie sterowania Us dla AC 60 Hz: 230V

Znamionowy prąd pracy Ie dla AC-3, 400 V: 25A

Znamionowe napięcie sterowania Us dla AC 50 Hz: 230V

Rodzaj napięcia sterowania: AC

Cena brutto: 136,25 zł

Cena netto: 110,77 zł

Przed zakupem produktu wybierz wymagane opcje.

Ilość:

szt.

Dodaj do koszyka

Zakup przez 1 kliknięcie

dodaj do schowka

Zapytaj o produkt Poleć znajomemu Specyfikacja PDF

Opis produktu
Recenzje produktu (0)

Niezawodne i sprawdzone styczniki powietrzne CEM

Styczniki serii CEM służą do zdalnego załączania i wyłączania silników elektrycznych oraz innych odbiorników energii elektrycznej o mocy do 560 kW (dla U=400 V kat. AC3). Dzięki dostępnym akcesoriom w postaci m.in. blokad mechanicznych, styczniki CEM znajdują zastosowanie również w układach przełączania zasilania (SZR), układach gwiazda-trójkąt i nawrotnych. Występują w różnych wielkościach gabarytowych w zależności od prądu znamionowego.

Parametry techniczne

Numer katalogowy:

Indywidualny numer indentyfikacyjny nadany przez producenta.

004645103

Symbol artykułu:

Typ produktu określony przez producenta.

CEM25.00-230V-50/60Hz

Nazwa klasy:

Stycznik powietrzny

Prąd znamionowy AC3 [A]:

Prąd znamionowy dla obciążenia indukcyjnego typu silnik klatkowy; rozruch, załączanie i wyłączanie podczas biegu.

Prąd znamionowy AC1 [A]:

Prąd znamionowy dla obciążenia nieindukcyjnego lub o małej indykcyjności typu piec oporowy.

Moc znamionowa AC3 [kW]:

Moc znamionowa AC1 [kW]:

Napięcie sterujące AC 50/60Hz [V]:

Napięcie podawane na cewkę stycznika.

230

Temperatura otoczenia [˚C]:

Określona w danych warunkach temperatura powietrza otaczającego kompletny łącznik. W przypadku łączników zainstalowanych wewnątrz obudowy jest to temperatura powietrza na zewnątrz obudowy.

-25 do +55

Normy:

Normy i standardy według których dany łącznik został zaprojektowany, przetestowany i certyfikowany.

PN-IEC/PN-EN 60 947,
DIN VDE 0660

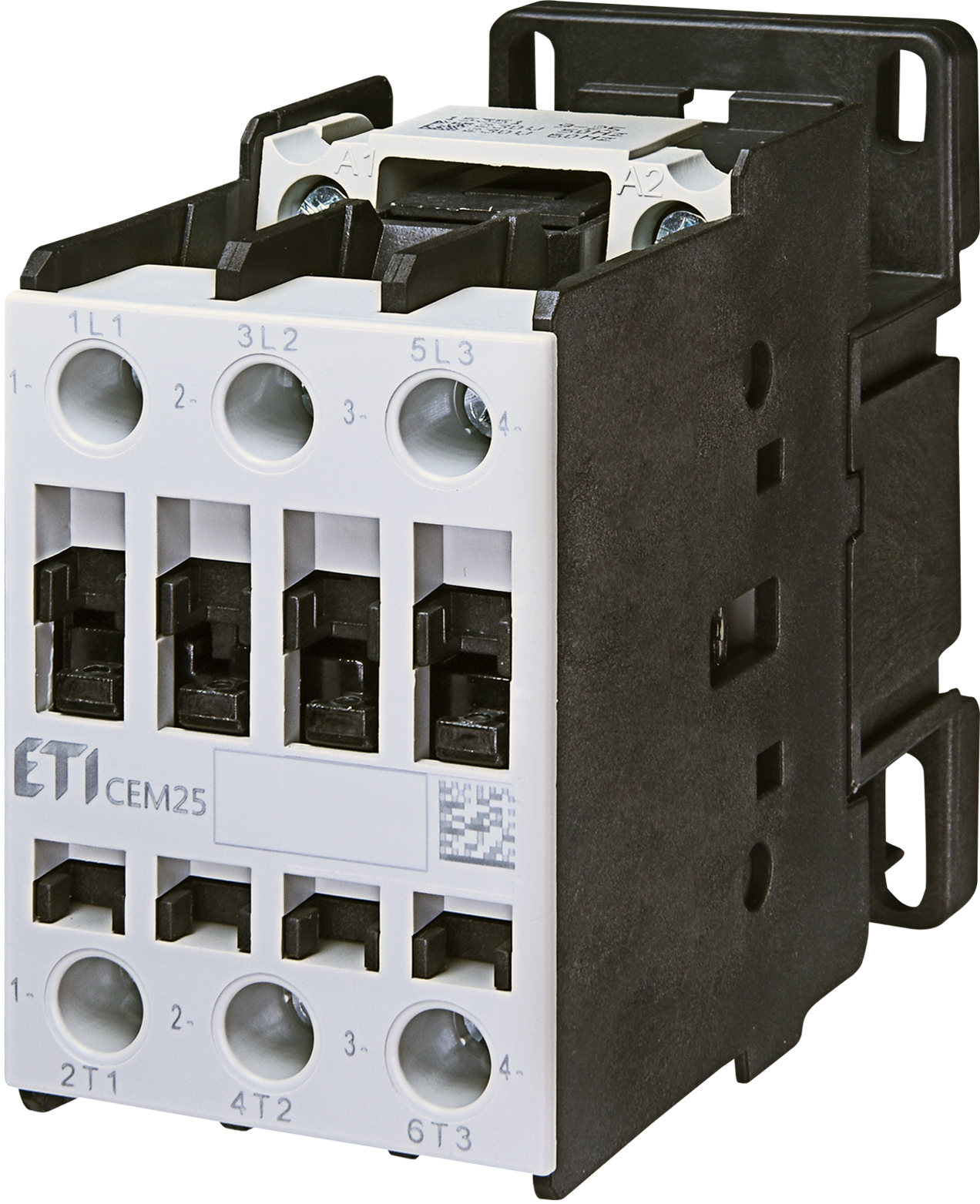

Zdjęcie produktu

Zalety produktu

Styki pomocnicze czołowe (BCXMFE, BCXMFAE) i boczne (BCXMLE, BCXMRLE) zainstalowane bezpośrednio na ruchomej części styków głównych, zapewniają sygnalizację stanu pracy stycznika (np. do sygnalizacji stanów alarmowych).

Maksymalna ilość styków pomocniczych (czołowe + boczne):
4 szt. dla CEM9 - CEM25,
6 szt. dla CEM32 -CEM40,
8 szt. dla CEM50-CEM105.

Blokada mechaniczna BLIME 9-105 pozwala na łączenie styczników różnej wielkości (CEM9 do CEM105). Wersja blokady BLIME 9-105 02 ma wbudowany styk pomocniczy.

Możliwość podłączenia do zacisków cewki ochronnika przepięć BAM.

Konstrukcja stycznika pozwala na montaż zarówno na szynie TH35, jak i na płycie montażowej (CEM9 do CEM105).

W celu realizacji ochrony przeciążeniowej silnika istnieje możliwość bezpośredniego podłączenia do stycznika dedykowanego przekaźnika przeciążeniowego z serii RE. Przekaźnik może zostać zainstalowany niezależnie na szynie TH35 za pomocą specjalnego adaptera BFE.

Osobna wersja styczników CEM…CN do załączania kondensatorów.

Rysunek wymiarowy

Dozwolone pozycje montażu

ETIsON Curves

Fukcjonalności programu:

generowanie i wykreślanie charakterystyk t/I urządzeń zabezpieczających

regulowanie i testowanie nastaw zabezpieczeń, badanie wpływu zmiany kształtu krzywej zabezpieczeń

analizowanie selektywności między urządzeniami zabezpieczającymi

symulowanie reakcji obciążenia lub zwarcia urządzeń zabezpieczających

definiowanie punktów pracy i warunków granicznych z rzeczywistych aplikacji

sporządzanie raportów do dokumentacji projektowej

Sprawdź jakie to proste!
